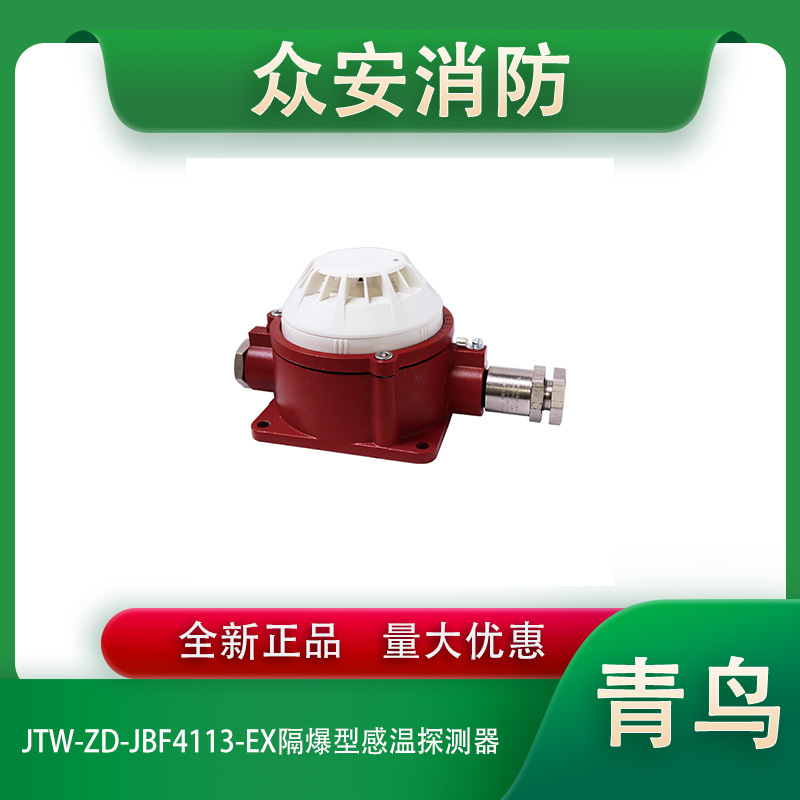

青鸟消防JTW-ZD-JBF4113-Ex隔爆型温感探头报警器（编码型）

一，概述

1.产品特点：

1.1 防爆性能符合 GB 3836.1-2010《爆炸性环境 第 1 部分：设备 通用要求》、 GB 3836.2-2010《爆炸性环境 第 2 部分：由隔爆外壳“d”保护的

设备》、GB 3836.4-2010《爆炸性环境 第 4 部分：由本质安全型“i”保护的设备》，防爆标志为 Exd ib IIB T6 Gb，适用于含有 II 类 A、B 级 T1～

T6 组可燃气体或蒸汽与空气形成的爆炸性混合物的 1 区、2 区危险场所；有关技术资料、图样和样机均经国家防爆电气产品质量监督检验测试中

心（CQST）审查检验合格。

认证证书编号为：CNEx18.2538X。

1.2 内置微处理器。探测器对自身采集到的数据进行存储和判断，并具有自诊断功能。

1.3 差定温报警。

1.4 采用导光柱，抗静电能力好。

1.5 采用环氧树脂封装温敏电阻，温度响应速度快。

1.6 输出温度升降曲线。可以通过控制器查看现场的温度升幅曲线。

1.7 稳定性高。抗灰尘附着、抗电磁干扰、抗腐蚀、抗环境温度影响能力强；

1.8 抗潮湿能力强，可适应不同气候环境的要求。

1.9 采用 SMT 表面贴装工艺。

1.10 外观设计美观大方。

2.使用环境条件

2.1 工作温度：-10～+50℃

2.2 贮存温度：-30～+75℃

2.3 相对湿度：≤95%（40±2℃）

二，

一. 概述

1.产品特点：

1.1 防爆性能符合 GB 3836.1-2010《爆炸性环境 第 1 部分：设备 通用要求》、 GB 3836.2-2010《爆炸性环境 第 2 部分：由隔爆外壳“d”保护的

设备》、GB 3836.4-2010《爆炸性环境 第 4 部分：由本质安全型“i”保护的设备》，防爆标志为 Exd ib IIB T6 Gb，适用于含有 II 类 A、B 级 T1～

T6 组可燃气体或蒸汽与空气形成的爆炸性混合物的 1 区、2 区危险场所；有关技术资料、图样和样机均经国家防爆电气产品质量监督检验测试中

心（CQST）审查检验合格。

认证证书编号为：CNEx18.2538X。

1.2 内置微处理器。探测器对自身采集到的数据进行存储和判断，并具有自诊断功能。

1.3 差定温报警。

1.4 采用导光柱，抗静电能力好。

1.5 采用环氧树脂封装温敏电阻，温度响应速度快。

1.6 输出温度升降曲线。可以通过控制器查看现场的温度升幅曲线。

1.7 稳定性高。抗灰尘附着、抗电磁干扰、抗腐蚀、抗环境温度影响能力强；

1.8 抗潮湿能力强，可适应不同气候环境的要求。

1.9 采用 SMT 表面贴装工艺。

1.10 外观设计美观大方。

2.使用环境条件

2.1 工作温度：-10～+50℃

2.2 贮存温度：-30～+75℃

2.3 相对湿度：≤95%（40±2℃）

二，安装、调试

1.外形及安装尺寸

注：电缆引入装置需自配，且防爆等级满足 IIB 及以上。

电缆引入装置(自选配件)：JBF-CG-M20（不锈钢） JBF-CGC-M20（碳钢）

封堵件(自选配件)：JBF-Hp-M20（不锈钢） JBF-HpC-M20（碳钢）

2.安装应按照 GB 3836.15-2010《爆炸性气体环境用电气设备 第 15 部分：危险场所电气安装（煤矿除外）》的有关规定进行。并由我公司专业人员负责安装。

3.电缆和导线可直接引入连接，也可间接引入连接。无论采用哪种引入方式，均应采取措施防止电缆受托拉或扭转时损坏接线端子。

4.重量：0.98Kg。

5.接线图例
