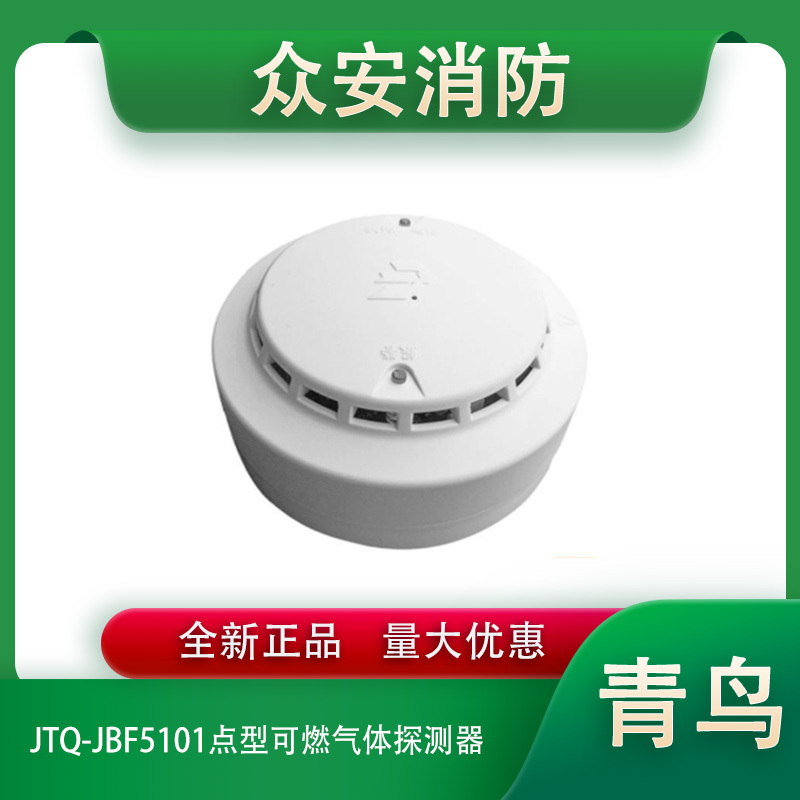

青鸟消防JTQ-JBF5101点型可燃气体探测器

一、JTQ-JBF5101点型可燃气体探测器功能特点

　　内置微处理器，性能稳定

　　采用SMT表面贴装工艺，可靠性高，一致性好

　　采用国外进口接触燃烧式气敏元件

　　探测器具有灵敏度高、可靠性好、对酒精和温湿度的感度小等优点

　　电子编码方式，可通过专用电子编码器编址

二、JTQ-JBF5101点型可燃气体探测器状态说明

　　探测器状态说明：预热状态，绿灯常亮，完成预热后进入正常监测；正常监测状态，绿灯闪亮；报警状态，红灯常亮，蜂鸣器“滴-滴”响；故障状态，黄灯常亮，若传感器故障，则伴有蜂鸣器响。

三、JTQ-JBF5101点型可燃气体探测器技术参数

型号：JTQ-JBF5101

名称：点型可燃气体探测器

品牌：青鸟消防

总线电压：15~28V脉冲电压

电源电压：DC24V(DC12V~DC36V)

总线监视电流：≤1.0mA

电源监视电流：≤30mA

电源报警电流：≤35mA

总线报警电流：≤1.1mA

检测气体：甲烷

响应时间：≤30S

报警设定值：10%LEL

信号传输：四总线制(信号总线L1，L2；电源+24，GND)

线制：总线无极性，电源有极性

编码方式：电子编码

信号传输距离：1500m

适配设备：

JB-TE-JB-51S40-4可燃气体报警控制器

JB-TB-JBF-51S40-8可燃气体报警控制器

传感器使用寿命：5年

执行标准：GB15322.1-2003

四、JTQ-JBF5101点型可燃气体探测器外形尺寸

五、JTQ-JBF5101点型可燃气体探测器安装接线方法

JTQ-JBF5101点型可燃气体探测器接线图

　　可燃气体探测器与控制器连线，包括24V+，GND，L1，L2共4根；

　　可燃气体探测器的安装应根据气源使用的具体情况分析决定，但要遵循以下原则：

　　（1）探测器应与燃气源安装在同一房间内。

　　（2）探测器安装位置距气体燃烧点及排风口的水平距离均应大于等于0.5m。

　　（3）探测器应安装在天花板（顶棚）上。
