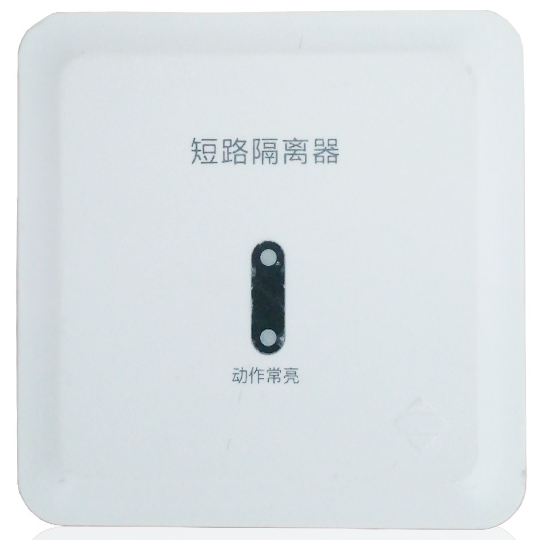

泛海三江GL-A59短路隔离器隔离模块

一，产品介绍

GL-A59 短路隔离器用于总线短路故障保护，适用于总线型火灾报警控制系统。总线回 路正常工作时短路隔离器不动作，当回路上短路隔离器输出端某处发生短路故障（短路电流 ＞400 mA）时，短路隔离器动作切断输出端连接的所有设备，从而保证总线其它部分工作 正常。待故障修复后，短路隔离器可自行将输出端的所有设备重新纳入系统。使用短路隔离 器便于确定总线发生短路的位置，短路隔离器不需编码，不占用回路中的地址。

二，产品特点

故障修复后，总线隔离器可自行将被隔离出去的部分重新纳入系统

便于确定总线上发生短路的位置

独有的生产工艺，在高温、高湿、高寒及高海拔的环境下都能正常使用

采用拔插式结构设计，安装简单方便

不占总线地址点

三，主要技术指标

工作电压：DC24V（脉冲调制）

静态电流：＜2.5 mA

动作电流：＜15 mA

工作指示：红色指示灯（正常监视状态不亮，动作时常亮）

重量：约125 g

壳体材料：ABS，白色

外形尺寸：86 mm×86 mm×41 mm

接线方式：无极性二总线制

安装位置：墙面明装/模块箱

使用环境：室内，温度-10 ℃—+50 ℃，相对湿度≤95%（40 ℃±2 ℃ 无凝露）

编码方式：无需编码

安装底座：DZ-A59

四，外形及结构尺寸（单位：mm）

五，安装示意图

类同 JS-A51 型输入模块安装示意图
