泛海三江FJ-MC-05防火门门磁开关

一，产品介绍

FJ-MC-05 型防火门门磁开关（以下简称门磁开关）采用无极性二总线接线方式，与防火门

监控设备配套使用，实现防火门状态的远程监视。

二，特点及技术指标

1. 工作方式：无极性二线制

2. 静态电流：＜0.5mA 动作电流：＜1.5mA

3. 工作指示：巡检状态时绿色指示灯约 12 秒闪烁一次，动作状态时红色指示灯常亮。

4. 编码方式：电子编码方式，每个门磁开关占用一个总线地址，编码范围可在 1～324 之

间任意设定。

5. 使用环境：温度：0℃～40℃；相对湿度：≤95%（40℃±2℃ 无凝露）

6. 感应距离：15mm~40mm（铁金属表面）

7. 外型尺寸：主体：140mm×25mm×20mm 永磁体：95mm×15mm×15mm

8. 外壳颜色：银色

9. 重量：主体约 45g，磁铁约 40g

10. 执行标准：GB 29364-2012

材质：

产品尺寸

安装

1. 将编码器上的编码插头鳄鱼夹与门磁开关主体上的 2 芯引线连接好，再将编码器调整为编码功能，并且设置正确的地址，按下执行键，完成地址编码。

注意事项

1. 永磁体安装位置尽量贴近门磁开关上的干簧管标识。

2. 门磁开关不可倒置安装，有干簧管标识的一面应正面朝向永磁体。

3. 门磁开关不应安装在有强磁场作用的地方。

4. 安装时应选择门框与门持平的一侧，尽量保持永磁体与主体底面平行。

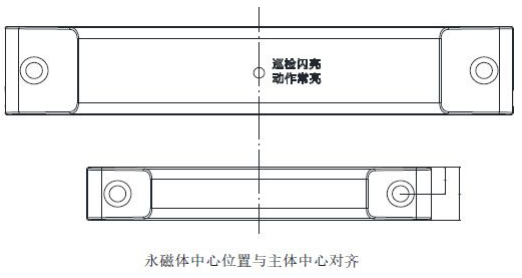

5. 永磁体中心应与主体中心对齐。
