泛海三江FJ-MC-06防火门门磁开关

一，产品介绍

FJ-MC-05 型防火门门磁开关（以下简称门磁开关）采用无极性二总线接线方式，与防火门

监控设备配套使用，实现防火门状态的远程监视。

二，特点及技术参数

1. 工作方式：无极性二线制

2. 静态电流：＜0.5mA 动作电流：＜1.5mA

3. 工作指示：巡检状态时绿色指示灯约 12 秒闪烁一次，动作状态时红色指示灯常亮

4. 编码方式：电子编码方式，每个门磁开关占用一个总线地址，编码范围可在 1～324 之

间任意设定

5. 使用环境：温度：0℃～40℃；相对湿度：≤95%（40℃±2℃ 无凝露）

6. 感应距离：15mm~40mm（铁金属表面）

7. 外型尺寸：主体：210mm×25mm×20mm 永磁体：95mm×15mm×15mm

8. 外壳颜色：银色

9. 重量：主体约 67g，磁铁约 40g。

10. 执行标准：GB 29364-2012

11.材质：

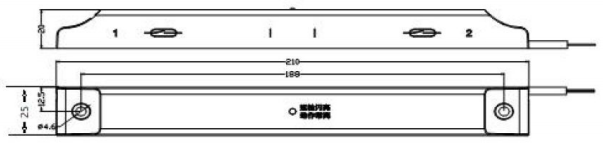

产品尺寸

安装

1. 将编码器上的编码插头鳄鱼夹与门磁开关主体上的 2 芯引线连接好，再将编码器调整为

编码功能，并且设置正确的地址，按下执行键，完成地址编码。

2. 按施工图纸所注防火门类型，通过蓝色编码器将门磁开关设置成正确的类型（FJ-MC-06

型门磁开关模块的出厂默认设置是双向常闭门），其步骤如下：

① 将门磁开关与编码器连接好，打开编码器电源，按两次“#”键，编码器数码管显示“99A”字样；

② 如果当前的门磁开关用于双向常闭门，则需在编码器上键入“111”，然后按“运行”键;

如果当前的门磁开关用于“1”号单向常闭门，则需在编码器上键入“110”，然后按“运行” 键;如果当前的门磁开关用于“2”号单向常闭门，则需在编码器上键入“101”，然后按“运 行”键；

③ 上述设置成功时编码器输出“嘀”一声提示，屏幕上显示刚才键入的数字“1xx”；若设

置失败，编码器将输出“嘀嘀嘀”三声提示，屏幕上闪烁显示“Err”三次，之后显示刚才

键入的数字。设置失败时，需重复步骤②，直至设置成功。

3. 确认门磁开关类型与施工图纸上所注类型相匹配。查看门磁开关中的防火门类型设置信

息。

步骤：将门磁开关与编码器连接好，打开编码器电源，按两次“#”键后，接着再按“功能

选择”键，进入读取门磁开关设置信息模式，编码器屏幕上显示“凵凵─”此时点击“运行” 键，可读取门磁开关设置信息。读取成功时，编码器输出“嘀”一声提示，屏幕上显示：“111”——双向常闭门，或“110”——“1”号单向常闭门，或“101”——“2”号单向常闭门。读取失败时，编码器输出“嘀嘀嘀”三声提示，屏幕上闪烁显示“Err”三次，此时门磁开关是出厂默认设置，为双向常闭门。

注意事项

1. 永磁体安装位置尽量贴近门磁开关上的干簧管标识。

2. 门磁开关不可倒置安装，有干簧管标识的一面应正面朝向永磁体。

3. 门磁开关不应安装在有强磁场作用的地方。

4. 安装时应选择门框与门持平的一侧，尽量保持永磁体与主体底面平行。

5. 永磁体中心应与主体干簧管中心对齐，或者永磁体边界与主体安装限位丝印对齐。
