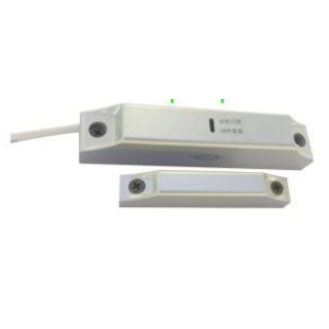

泛海三江FJ-MC-17防火门门磁开关

一，产品介绍

FJ-MC-17 型防火门门磁开关（以下简称门磁开关）采用无极性二总线接线方式，与防火门监控设备配套使用，实现防火门状态的远程监视。

二，特点及技术指标

工作方式：无极性二线制

静态电流：＜0.5mA 动作电流：＜1.5mA

工作指示：巡检状态时绿色指示灯约 12 秒闪烁一次，动作状态时红色指示灯常亮

编码方式：电子编码方式，每个门磁开关占用一个总线地址，编码范围可在 1～324 之

间任意设定

使用环境：温度：0℃～40℃；相对湿度：≤95%（40℃±2℃ 无凝露）

感应距离：15mm~40mm（在不同门体材质表面安装，感应距离会存在差异）

外型尺寸：主体：140×25×27（mm） 永磁体：95×15×21（mm）

外壳颜色：银色

重量：主体约 46g，磁铁约 45g

执行标准：GB 29364-2012

三，产品尺寸

四，安装方法

1、将编码器上的 4Pin/2.54 间距编码端子与门磁开关主体上的 4Pin 编码座子连接好，再

将编码器调整为编码功能，并且设置正确的地址，按下执行键，完成地址编码。

五，注意事项

1、永磁体安装位置尽量贴近门磁开关上的干簧管标识。

2、门磁开关不可倒置安装，有干簧管标识的一面应正面朝向永磁体。

3、门磁开关不应安装在有强磁场作用的地方。

4、安装时应选择门框与门持平的一侧，尽量保持永磁体与主体底面平行

5、永磁体中心应与主体中心对齐
