泛海三江ZF-02B型转换模块

一，产品介绍

       ZF-02B型转换模块用于现场联动设备控制，用于实现现场大电流启动设备的控制或其他等级电压（如AC220V）控制设备的转换控制，有效保护气体灭火控制系统或火灾自动报警系统。当被控制设备的控制回路中有大电流（≥2A）或其他等级电压（如AC220V）需要通过气体灭火控制系统或火灾自动报警系统进行控制时，由ZF-02B接受气体灭火控制器或火灾自动报警控制器的控制命令，由ZF-02B的输出触点来控制大电流设备或其他等级电压设备。

二，主要技术

工作电压：DC24V

工作电流：监视状态0mA，动作状态＜30mA

触点容量：5A/DC28V，5A/AC220V

外形尺寸：90×124×73mm

接线方式：二线制安装方式壁挂式

使用环境：室内，温度-10℃—+55℃，相对湿度≤95%（40℃±2℃无凝露）

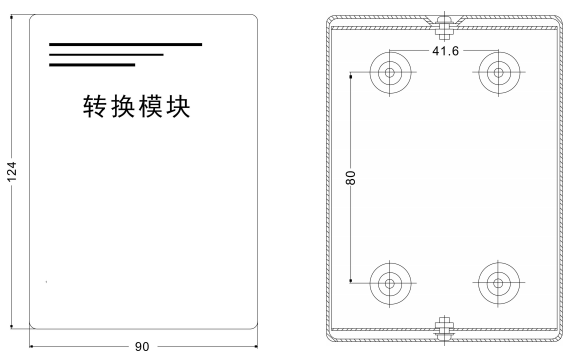

外形及结构尺寸：

三，施工注意事项

1、转换模块安装应符合GB50166-2007《火灾自动报警系统施工及验收规范》标准要求；

2、控制信号线采用ZR-RVS-2×1.5mm²铜芯阻燃型聚氯乙烯绝缘双绞型软电线，电源线采用NH-RVV-2×1.5mm2铜芯阻燃型聚氯乙烯绝缘及护套屏蔽软电缆，穿金属管、可挠（金属）电气导管、B1级以上的钢性塑料管或封闭式线槽保护，不同电压等级的线缆不应穿入同一根保护管内，当合用同一线槽时，线槽内应有隔板分隔；

3、连接导线应留有不小于150mm的余量，且在其端部应有明显标志。隐蔽安装时在安装处应有明显的部位显示及检修口。
