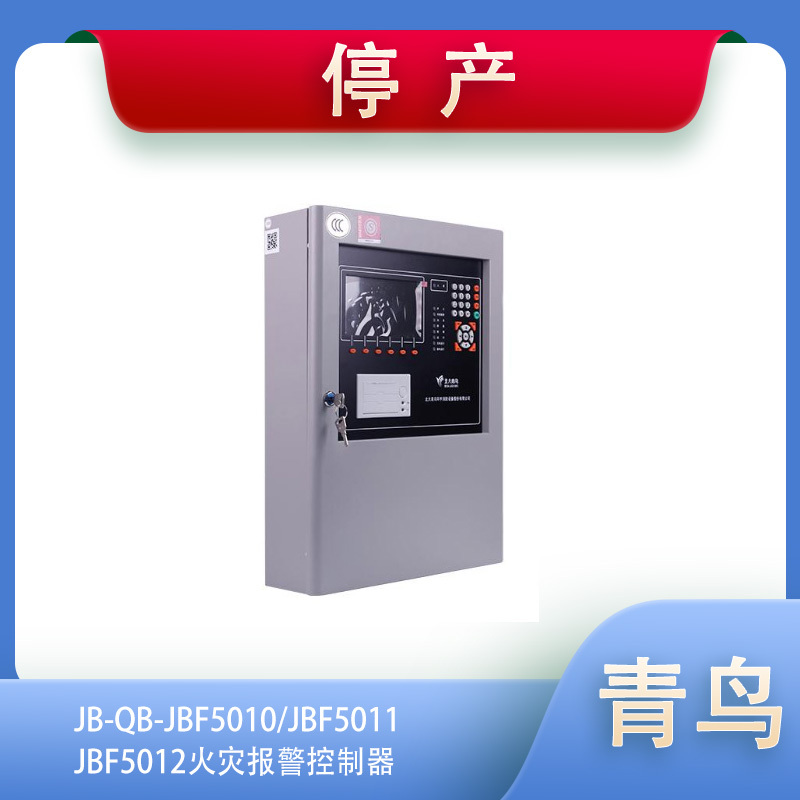

一、JB-QB-JBF5010火灾报警控制器功能特点

按国家标准GB4717-2005《火灾报警控制器》和GB16806-2006《消防联动控制系统》设计的两总线火灾报警及联动控制器。

采用高分辨率7 英寸真彩液晶屏，全中文菜单操作，中英文界面切换，显示直观，良好的人机界面。历史信息保存数量可达10 万条，查询方便。

控制器可通过CAN 总线可构成对等的无主从网络系统，**网络节点31 台控制器，组成超大型火灾自动报警系统，满足不同项目的需求。

可方便接入消防控制室图形显示系统，进行多层次、多画面显示各报警区域或防火分区中的建筑平面，可对各平面中的探测报警及设备动作点进行显示。

控制器具有CAN、RS232、RJ45、USB 等多种通讯/数据接口，通过接口卡可实现MODBUS 等多种协议输出。

JB-QB-JBF5010 系列火灾报警控制器具备超强的兼容性能，可兼容北大青鸟全系列火灾自动报警系统现场设备。

壁挂安装形式，具备JB-QB-JBF5010/5011/5012 三种不同规格可选。

二、JB-QB-JBF5010技术指标

内容　　 　技术参数

供电主电：AC220V

巡检周期：≤3s

备电：DC24V

工作温度：-10…+50℃

贮存温度：-20…+50℃

相对湿度：≤95%(40±2℃)

相对尺寸：410mm 宽×540mm 高×123mm 厚

线制总线制：≤1500 米

三、规格分类

型号满载容量功能

JB-QB-JBF5010单回路200点带6路专线控制盘，带10路总线控制盘，具备联网功能，对外输出DC.24V/3A。

JB-QB-JBF5011单回路200点报警型，具备联网功能，对外输DC.24V/3A。

JB-QB-JBF5012单回路200点报警型，对外输出DC.24V/3A。
