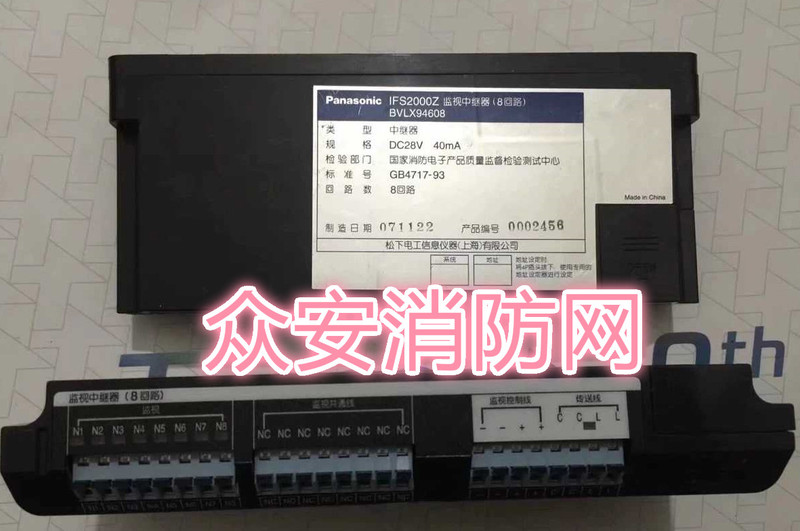

松下BVLX94608监视中继器二总线地址式输入模块(８回路)

一，概述：

       BVLX94608监视中继器为二总线地址式输入模块，可以直接连接在IFS2000Z的COM-loop回路上作为系统对外接设备的各种状态进行监视的接口单元。BVLX94608监视中继器共有八个回路，每一个回路可以连接一种外接设备。外接设备的信号为无源常开接点信号。中继器接收到外接设备的状态信号可以设定为火灾报警信号或是设备的故障信号进行处理，输入信号的类型可在控制器的数据编程上设定。

二，功能特点：

二总线地址式输入模块；

无源接点输入；

需外接工作电源；

准确快捷的电子式编址(专用地址设定器)；

快捷方便插抜式接线端子。

三，技术参数：

回路数：8回路

使用地址：1地址

地址号范围：0～127

总线端子(L,C)：连接COM-loop(28V, 4mA)

电源端子(＋,－)：连接DC27V电源

工作电流： 4mA(监视)， 4mA(报警)

工作环境：－10℃～＋50℃

重量：200g

四，外形尺寸：

五，接线图例：
