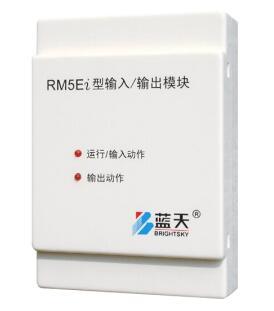

蓝天RM5Ei型输入/输出模块

一，概述

RM5Ei型输入/输出模块是专门针对各种使用环境而设计的有地址编码的控制模块。

二，特点

1、低功耗、T+、T-报警二总线(有极性)、DC24V电源二总线(有极性)，可视同一个火灾探测器挂在报警总线上，施工方便，使用灵活。

2、既可作控制器与被控设备间的联动控制执行部件，又可接收被控设备动作后的反馈信号。

3、继电器输出二对常开、常闭转换接点，其中K1、K2常开触点具有断路故障监控功能。

三，技术参数

技术要求：符合GB16806-2006标准要求

工作电压：DC24V

监视电流：≤380uA

报警电流：≤2.6mA

确认灯：运行/输入动作灯（红色）：运行时闪亮，输入动作时常亮输出动作灯（红色）：运行时不亮，输出动作时常亮

线制：二根报警总线：T+、T-(有极性)；二根DC24V电源总线(有极性)

触点容量：DC24V2A

触点数量：二对常开、常闭触点同步转换，其中K1、K2是一组具有监控功能的常开触点，K2、K3是常闭触点，NK1、NK2、NK3为备用常开常闭触点

工作温度：-10℃～+55℃

相对湿度：≤95%

外形尺寸：85mm×34mm×120mm（L×W×H）

重量：约100g

颜色：乳白色

四，应用与安装

1、RM5Ei型输入/输出模块是总线制消防联动控制系统中采用地址编码方式的联动控制执行部件。RM5Ei型输入/输出模块接收控制器发来的指令并通过模块内部的控制接点去控制相应的被控设备，并把来自被控设备的动作反馈信号（无源常开触点）发送给控制器，以便在控制器上反映被控设备的工作状态。

2、RM5Ei型输入/输出模块可以直接安装于86型预埋盒上，安装尺寸同IM5Ei型输入模块，外接线端子排列及说明见图7-17。

3、RM5Ei型输入/输出模块可以应用于多种消防设备的控制，使用方法较为灵活。图7-18是使用RM5Ei型输入/输出模块控制防火阀、排烟口、送风口等消防设施（电动脱扣装置）的连线图。图7-19是利用无源常开触点控制交流设备的方法。

外接端子：

T+、T-：报警总线

X1、X2：接被控设备无源常开触点外接终端电阻：RJ-0.5W-200K±5%

24V+、24V-：接DC18-26V

K1、K2、K3：一组常开常闭输出端子

K1、K2：是具有带24V负载监控的常开触点（负载电阻＜20K）K2、K3：常闭触点

NK1、NK2、NK3：一组常备常闭输出端子

NK1、NK2：常开触点

NK2、NK3：常闭触点注：编码时插入短路子JP1、JP2、JP3正常使用时应拔掉。
