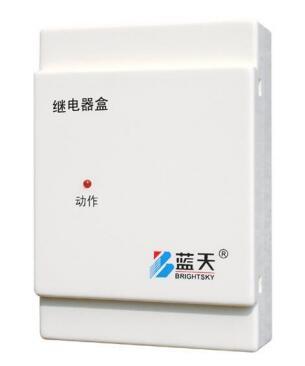

蓝天继电器盒

一，特点

1、专门与控制器直接输出接点配套使用的多线制控制模块，工作可靠。

2、可作控制器与被控设备间的控制信号转换部件

3、继电器输出一对常开和另一对常闭接点

二，技术参数

工作电压：DC18～26V

监视电流：≤500uA

动作电流：≤10mA

确认灯（红色）：运行时不亮，动作时常亮

线制：多线制，C+、C-

触点容量：DC30V1A，AC125V0.3A

工作温度：-10℃～+55℃

相对湿度：≤95%

外形尺寸：85mm×34mm×120mm（L×W×H）

重量：约100g

颜色：乳白色

三，应用与安装

1、继电器盒是消防联动控制系统中另一种联动控制执行部件。继电器盒接收控制器发来的指令并通过继电器盒内部的控制接点去控制相应的被控对象，该继电器盒与控制器上的多线制联动输出接点配合使用，即使在控制器CPU死机的情况下也能完成对外控设备的操作。

2、该继电器盒主要控制一些重要的消防设备如消防泵、喷淋泵、正压风机、排烟风机等。可配合RM502型输入/输出模块同时使用，来获得动作反馈信号。

3、该继电器盒的外形、安装尺寸及安装方式同RM5Ei型输入/输出模块，外接线端子排列见图7-20。控制重要消防设备示意图见图7-21。

外接端子：

C+、C-：接控制器多线控制输出端子C1+、C1-...Cn+、Cn

K1、K2：一组常开输出端子

K3、K4：一组常闭输出端子
