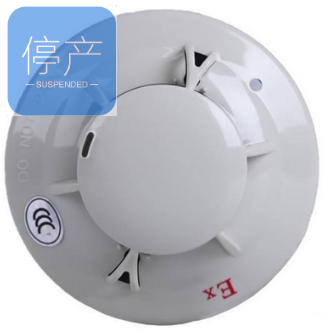

泰和安JTFB-GOF-TX6122防爆型点型复合式感烟感温火灾探测器

一、概述：

JTFB-GOF-TX6122点型复合式感烟感温火灾探测器（以下简称探测器）为非编码探测器。本探测器防爆类型为本质安全型，防爆标志为Ex ib IIC T6 Gb，适用于石油、化工等行业具有防爆要求的1区及2区使用。本探测器与TX3410齐纳式安全栅箱配合使用，可接入本公司生产的T3系列火灾报警控制器，完成对探测器信号的处理。

二、特点

1、低功耗设计

2、采用软硬件滤波，提高了探测器的抗干扰能力

3、非编码方式设计，使用简便

4、自动补偿功能，对于一定程度上因为外部环境 （温度、湿度、灰尘、静电等）因素的变化而引起的性能漂移，可自动进行补偿，提高了探测器的可靠性

三、技术参数

1、工作电压：DC24V    允许范围：DC16V～DC28V

2、工作电流：1）监视电流（非峰值）： ≤100uA 2）报警电流：≤20mA（注：报警时电流的大小取决于同一回路探测器报警的个数）

3、探测器类别：A2R

4、安全栅参数：Uo=28V,Io=93mA,Po=0.65W,Co=0.083uF,Lo=4.2mH

5、防爆标志：Ex ib IIC T6 Gb

6、防爆合格证号：CE13.2186

7、探测器的状态指示：

1）正常监视状态 ：LED灯周期性地闪亮

2）火警状态 ：LED灯常亮

3）故障状态 ：LED灯常灭或无规律闪亮

8、使用环境：温度-20℃～50℃ 相对湿度≤95％RH，不凝露

9、大气压力：86kPa～106kPa

10、外壳防护等级：IP23

11、颜色：米黄色

12、重量：约100g

13、执行标准：GB 3836.1-2010、 GB 3836.4-2010、GB 4715-2005、GB 4716-2005

四、结构特征

1、探测器的外形尺寸及安装尺寸示意图如图11-9、图11-10所示

五、安装与布线：

警告：安装探测器之前，请切断回路的电源并确认全部底座已安装牢靠。

1、安装方法：

预埋盒可采用86H50型标准预埋盒；安装时将探测器对应底座顺时针旋转，即可将探测器安装在底座上，底座采用串联方式连接，回路末端应接一只6.8KΩ终端电阻。底座所用材料为**抗静电ABS材料。

2、布线要求:电缆均选用截面积≥1.0mm2的本安电缆，且电缆间分布电容不得大于0.083μF，分布电感不得大于4.2mH。为避免接线混乱，应采用不同颜色的线进行区别；接线与探测器底座端子连接处应做密封处理（无裸露铜线）。本安线缆长度计算方法详见本说明书中“JTYB-GF-TX6102点型光电感烟火灾探测器”的布线要求。

3、接线说明：

接线方式如图11-12所示

注：探测器必须与TX6401齐纳式安全栅配接使用，防爆标志：ExibIICT6Gb，TX6400齐纳式安全栅参数为：Uo=28V，Io=93mA，Po=0.65W，Co=0.083uF，Lo=4.2mH。

六、使用与操作：

JTFB-GOF-TX6122点型复合式感烟感温火灾探测器与TX3410齐纳式安全栅箱里面的TX6400齐纳式安全栅3、4端子无极性两线制连接，TX3410齐纳式安全栅箱包含TX6400齐纳式安全栅和TX3217中继模块，***多可混接的各类防爆探测器及报警探测器不能超过10只，在输出回路终端应接6.8KΩ的终端电阻。
