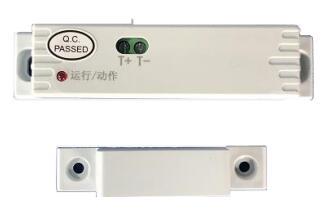

蓝天FIM501/D型门磁开关

一，概述

门磁开关适用于单闭门的防火门上，与防火门监控系统或火灾报警系统配套使用，实现了远程监控防火门的开、关状态。同时具有体积小，安装调试方便等优点。

二，特点

1)FIM501/D型防火门门磁开关是专门针对单闭门设计的可编码的信号接入设备。主要接收防火门上安装的门磁吸块的磁感应信号作为输入信号，通过报警总线与控制器通讯，并显示其各类状态，当门磁开关线路短路,断线时会报出故障。

2)当常闭门都关闭时，指示灯闪亮正常运行，若有门打开时则指示灯常亮报门故障，若断线或断电时则指示灯熄灭则报故障。

3)本产品适用于在一般工业与民用建筑中安装使用。

4)二总线制为无极性接入，挂接在报警总线上，施工方便，灵活。

5)通过编码器接入T+T-对门磁开关现场编号并登记，使其可在控制器上显示具体的地址信息及工作状态。

三，主要技术参数

规格型号：FIM501/D

总线电压：18～26VDC

监视电流：报警总线(T+T-)≤300uA

报警电流：报警总线(T+T-)≤1.5mA

线制：二根报警总线：T+、T－

指示灯：正常闪亮门故障常亮线路故障不亮

输入信号：门磁磁块感应

环境温度：-10℃-50℃

相对湿度：≤95%（40℃）

颜色：灰白色

四，安装方式和接线图

注：

1.接线说明：T+、T-报警总线（无极性）连接防火门监控器

2.门磁磁块：单扇常闭门上安装一只，安装位置如上图，距门磁开关距离≤20mm
