泰和安JB-QBL-TX3002火灾报警控制器(联动型）报警主机

一、概述

本控制器采用两总线控制方式，2回路标准设计，每回路242个总线部件位点。其挂接我公司电子编码的T3系列智能型探测器、手动报警按钮、输入模块、输入/输出模块、火灾显示盘等现场外部器件。本控制器自带有一个64点“总线联动操作键”， ***多可配14点“直接启动操作键”，接线少、可靠性高；窗口化、汉字菜单式操作界面；灵活的模块化结构和多种功能配置选择；配有智能化联动操作盘；具

备对控制模块全面的自检功能；采用二次码编程方式，编程简单、快捷。控制器具有联网功能，可与我司多回路列控制器进行联网，可设置为区域机或者集中机。

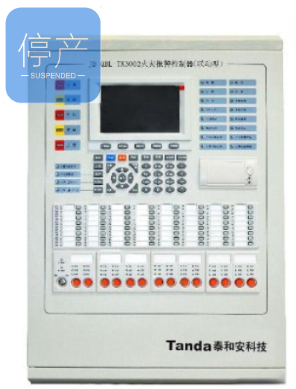

二、控制器面板

JB-QBL-TX3002火灾报警控制器(联动型）

三、技术参数

内容       技术参数

主电电源   交流220V （187V～242V）

备用电池   12V/12AH铅酸电池 2节

液晶屏规格   7寸TFT液晶屏 800×480

容量     壁挂机：回路数：2个   每回路的部件数：242点

温度     0℃～+42℃

相对湿度   ≤95%RH，不凝露

外形尺寸   500.0mm×175.0mm×700.0mm

注：不可将485、CAN通讯线和电话线与报警总线布在同一根多芯电缆中。

四、控制器外部接线端子

1、多线盘 O1～O6：直接启动操作盘为有源常开输出端子，启动时闭合接+24V(每个点输出电流200mA)；

2、多线盘 I1～I6：直接启动操作盘反馈端子，无源输入，不用时接入4.7K电阻；

3、多线盘 COM1～COM6：直控点输入输出公共端；

4、（监控点启动输出）HJ：火警传输设备为有源常开输出端子，启动时闭合接+24V(输出电流100mA)；

不用时接入10K电阻；

5、（监控点启动输出）SG：声光警报器为有源常开输出端子，启动时闭合接+24V(输出电流100mA)；

不用时接入10K电阻；

6、（监控点启动输出）COM：火警传输设备和声光警报器的公共接线端子；

7、Z1、Z2：无极性二总线端子。

8、24V+、24V- ：24V联动电源输出；

9、USB接口：系统调试人员下载设备安装位置、联动逻辑等配置信息；

10、串口接口：用于连接CRT；

11、485通讯：预留（程序增加此功能，此端子才能用）；

注意：连线时，任何设备的通信线A口接A口，B口接B口，请勿接反，否则系统将无法通讯。

CAN通讯：主、分机通讯接口端子（只有扩展CAN通讯板后，此端子才能用）。

注意：连线时，任何设备的通信线L口接L口，H口接H口，请勿接反，否则系统将无法通讯。
