泰和安JB-QBL-TX3000A火灾报警控制器消防主机

一、概述：

本控制器采用两总线控制方式，单回路共计242个总线部位点。可连接我公司电子编码、遥控编码的T3系列智能型探测器、手动报警按钮、输入模块、输入/输出模块、火灾显示盘等现场外部器件。本控制器自带有一个12点“总线联动操作键”， 6点“直接启动操作键”，接线少、可靠性高，手动

操作盘上的每一个启/停键均可通过定义与系统所连接的输出模块，通过手动或自动启动的方式来完成消防联动的启动/停止功能；采用二次码编程方式，编程简单、快捷。控制器具有联网功能，可与我司多回路控制器进行联网。

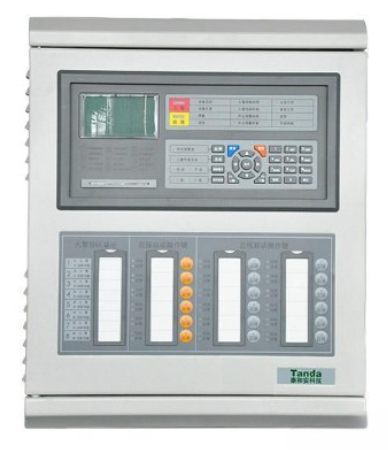

二、控制器面板：

三、技术参数：

内容        技术参数

主电电源    交流220V （187V～242V）

备用电池    12V/12AH铅酸电池 2节

液晶屏规格   LCD液晶屏 128×64

容量        壁挂机：回路数：1个 每回路的部件数：242点

温度        0℃～+40℃

相对湿度    ≤95%RH，不凝露

外形尺寸    330.0mm×130.0mm×400.0mm

注：不可将485、CAN通讯线和电话线与报警总线布在同一根多芯电缆中。

四、控制器外部接线端子

注：COM口接内部电源地

1、（监控点启动输出）QD1～QD6：六个直接启动操作盘为有源常开输出端子，启动时闭合接+24V(每个点输出电流100mA)；

2、（直控点反馈信号）FH1～FH6：六个直接启动操作盘反馈端子，无源输入，不用时接一个10K电阻；

3、（监控点启动输出） HJ：火警传输设备为有源常开输出端子，启动时闭合接+24V(输出电流100mA)；

4、（监控点启动输出）SG：声光警报器为有源常开输出端子，启动时闭合接+24V(输出电流100mA)；

5、BUS1：无极性二总线端子。

6、联动电源输出：24V（输出电流1.5A）；

7、电源输入：主机电源输入端子，交流220V；

8、接地端子：接入地；

9、485接口1：预留（增加此功能并扩展485通讯板后，此端子才能用）

注意：连线时，任何设备的通信线A口接A口，B口接B口，请勿接反，否则系统将无法通讯。

10、485接口2：预留（增加此功能并扩展485通讯板后，此端子才能用）；

注意：连线时，任何设备的通信线A口接A口，B口接B口，请勿接反，否则系统将无法通讯。

11、CAN接口：通讯接口端子（只有扩展CAN通讯板后，此端子才能用）；

注意：连线时，任何设备的通信线L口接L口，H口接H口，请勿接反，否则系统将无法通讯。
