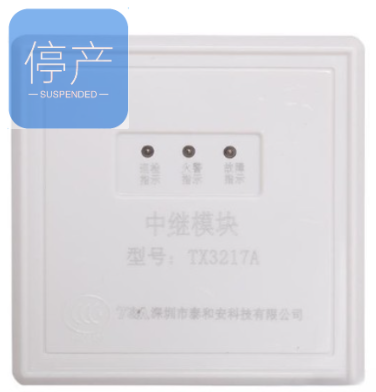

泰和安TX3217A型中继模块

一、概述

TX3217A型中继模块（以下简称中继模块），主要用于连接非编码探测器、防爆型探测器等现场设备，当接入中继模块的任何一只现场设备报警后，中继模块都会将报警信息传给报警控制器，控制器产生报警信号并显示出中继模块的地址编号。本产品采用插拔式结构，方便施工安装，外形大方美观，可自动对所连接的受监测信号输入线进行监测，并通过指示灯和信号端子给出状态指示。

二、特点

1、二总线，无极性

2、内置微处理器

3、具有掉线检测功能

4、插拔式模块结构，方便施工安装

5、对于工作电流小于100μA的电流型设备，可并联16只接入该模块

6、软硬件多级滤波，提高了模块的抗干扰能力，对电磁干扰具有良好的抑制能力

三、技术参数

内容          技术参数

工作电压      总线15V～28V脉冲电压，电源电压DC(20V～28V)

总线监视电流   ≤1.1mA

总线动作电流   ≤2.9mA   P1+、N1-端监视电流：＜2.8mA(故障)2.8mA～9mA（正常）；＞11mA（报警）

线制          二总线制，无极性；电源电压DC24V，无极性

温度          -10℃～55℃

相对湿度      ≤95%RH，不凝露

外形尺寸      87.0mm×87.0mm×37.0mm

指示灯状态    巡检指示灯：巡检时闪亮，绿色；火警指示灯：报警时常亮，红色；故障指示灯：故障时常亮，黄色

四、外形及尺寸：

五、安装与布线

警告：

1、安装设备之前，必须切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连接线准确无误。

2、在监视信号输入线的末端（远离模块端）必须并联一个6.8kΩ/1W的终端电阻。

1、安装方法：

TX3217A中继模块采用明装方式，分为进线管明装和进线管暗装，安装时只需拔下模块，从预埋盒的进线孔中穿入电缆并接在模块底座的相应端子上，再插好模块即可安装好，安装示意图如下图所示：

2、接线方法：

3、布线要求:

总线(BUS)采用RVS-2×1.0mm2 或1.5mm2线；DC24V电源线采用BV-2×1.5mm2 或2.5mm2 线；输入线采用RVS- 2×1.0 mm2 或1.5mm2 线。穿金属管（线槽）或阻燃PVC管敷设。

六，现场接线示意图：

**部分常规接线示意图

1、TX3217A中继模块主要用于连接非编码探测器、防爆型探测器等现场设备。

2、对于工作电流＜100μA的电流型设备，可并联16只接入该模块。

3、在监视信号输入线的末端（远离模块端）必须并联一个6.8KΩ/1W的终端电阻。

4、TX3217中继模块与TX3217A中继模块接线一致。

第二部分接线端子示意图

1、总线（BUS）采用RVS-2×1.0mm²或1.5mm²线。

2、DC24V电源线采用BV-2×1.5mm²或2.5mm²线。

3、输入线采用RVS-2×1.0mm²或1.5mm²线。

4、穿金属管（线槽）或阻燃PVC管敷设。
