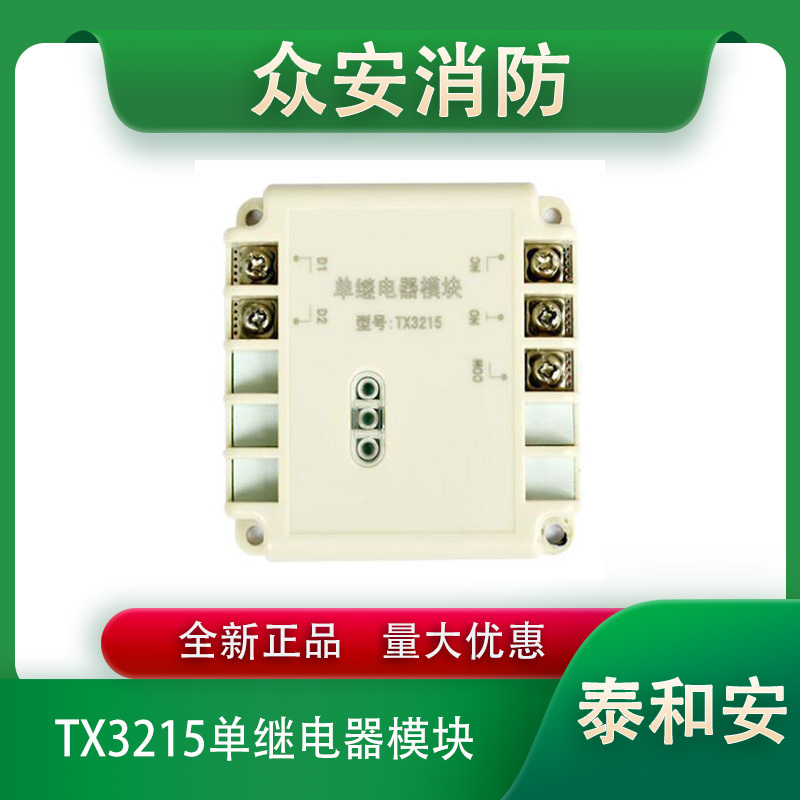

泰和安TX3215型单继电器模块

一、概述

TX3215型单继电器模块是一种非编码模块，用于实现需直流大电流启动的设备及交流220V启动的设备的控制。与输入/输出模块配合使用，防止强电造成的系统总线危险。

二、特点

1、提供一组常开、常闭触点。

2、输出采用高品质继电器，确保可靠吸合。

3、输出触点完全开放，用户可根据需要灵活使用。

4、一体化的结构设计，接触可靠、便于施工。

三、技术参数

工作电压：电源电压DC(20V～28V)

工作电流：监视电流：0mA   动作电流≤20mA

无源输出触点容量：输入端采用两线制与输入输出模块连接，无极性；

线制：输出端采用多线制与电源及受控设备连接

温度：-10℃～50℃

相对湿度：≤95%RH，不凝露

外形尺寸：64.0mm×64.0mm×23.0mm（不含保护罩）

四、外形及尺寸：

五、接线方法

TX3215单继电器模块与输入输出模块组合连接的方法：
