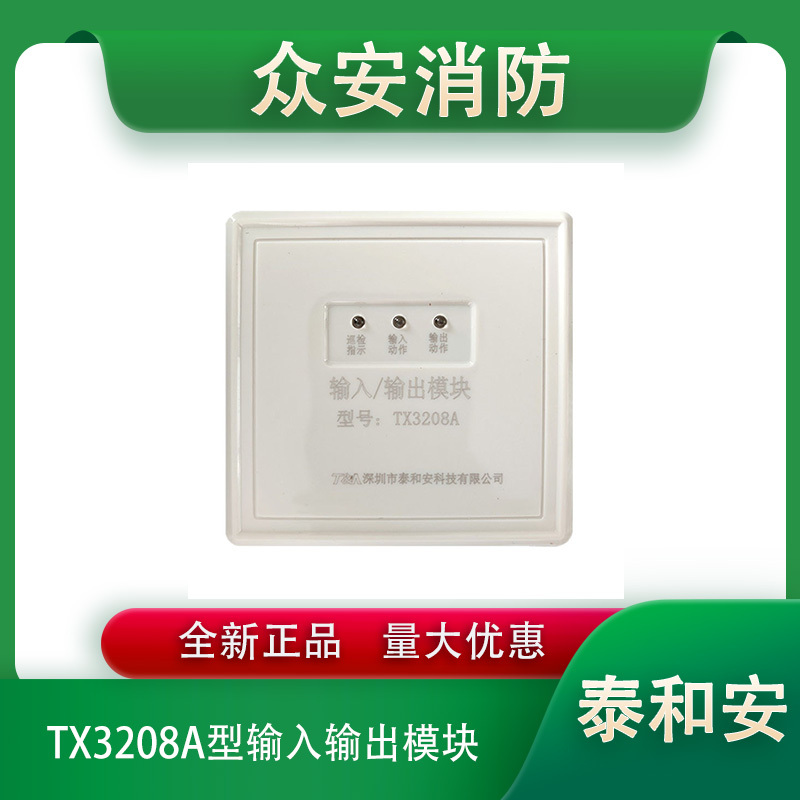

泰和安TX3208A型输入输出模块
3.4.1 概述
TX3208A型输入输出模块（以下简称模块）符合国家标准《GB 16806-2006消防联动控制系统》的要求。具有动作信号输出的被动型消防设备(如:排烟口、送风口、防火阀等)通过模块连接到总线上，本产品能够将控制器的联动指令传给受控设备，然后再将受控设备的动作反馈信号送回控制器。
注意：模块的反馈输入端具备断、短线检测功能，要求在其末端配接一个10K的终端电阻，否则控制器将报出该产品反馈端故障；对于控制线也具备断、短线检测功能，当模块不动作时，要求常开输出端的电压在DC12-48V之间，否则控制器将报出该模块输出线故障。
3.4.2 特点
1、二总线，无极性。
2、内置微处理器。
3、输出线、输入线都具有断路、短路检测功能。
4、总线输入端与输出端完全隔离设计。
5、采用软硬件滤波技术，提高模块的抗干扰能力。
6、PCB板全密封防护工艺。
7、采用插拔式结构设计，接触可靠，方便安装、更换，便于施工。
3.4.3 技术参数
内容 技术参数
工作电压 总线15V～28V脉冲电压，电源电压DC(21V～28V)
总线静态电流 ≤0.65mA
总线动作电流 ≤3.0mA
电源监视电流 ≤3.0mA
电源动作电流 ≤15mA
常开输出触点容量 DC24V/1.5A，启动时闭合，适用于12V～48V直流
线制 二总线制，无极性；电源电压DC24V，无极性
温度 -10℃～55℃
相对湿度 ≤95%RH，不凝露
外形尺寸 87.0mm×87.0mm×37.0mm
3.4.4外形及尺寸
3.4.5 安装和布线
警告：安装设备之前，请切断回路的电源。
1、安装方法：模块可采用布线管暗装方式或布线管明装方式
特别警告：由模块直接控制的低压小功率设备应满足如下条件：
1）工作电压范围：18V～30V（推荐采用24V）
2）24V电源输出电流：≤1.5A
2、布线要求：
总线(BUS)采用RVS-2×1.0mm2 或1.5mm2线；DC24V电源线采用BV-2×1.5mm2 或2.5mm2 线；常开输出线采用BV-2×1.5mm2 或2.5mm2 线；反馈输入线采用RVS-2×1.0mm2 或1.5mm2 线。穿金属管（线槽）或阻燃PVC管敷设。
3.4.6 编码操作
可利用公司生产的手持编码器TX3932进行现场编码（地址码范围必须是1～242，同一回路地址码）
功能选择：
1、“连动”和“点动”功能可以用TX3932进行设置，设置为“连动”时，有输出信号后输出继电器一直保持闭合直到输出信号停止。设置为“点动”，输出信号时，常开接点闭合时间为2±0.2S。出厂默认模式为“连动”。
2、“自反馈”和“外反馈”功能可以用TX3932进行设置，设置为“自反馈”时，有输出信号后反馈灯自动点亮，模块给控制器提供反馈信号。设置为外反馈时，需要外部的反馈信号才能点亮反馈灯，从而模块给控制器提供反馈信号。出厂默认是“自反馈”。
3、输出输入线故障是否检测可以用TX3932进行设置“检线”与“不检线”功能，出厂默认是“检线”。
3.4.7 注意事项
1、值班人员应熟练掌握设备的操作程序，不得误操作。
2、本模块为消防产品，使用中必须严格执行值班和交接班制度，并做好运行记录。
3、每隔半年应对模块进行一次功能测试。
3.4.8 现场接线图
**部分：常规接线图
无源输出：
有源输出
1、TX3208A模块模块的反馈输入端具备断、短线检测功能，要求在其末端配接一个10K的终端电阻，否则控制器将报出该产品反馈端故障。
2、TX3208A模块对于控制线也具备断、短线检测功能，当模块不动作时，要求常开输出端的电压在DC12~48V之间，否则控制器将报出该模块输出线故障。
3、TX3208输入/输出模块与TX3208A输入/输出模块模块接线方法一致。
第二部分：常规设备接线图
报警设备
由模块直接控制的低压小功率设备应满足以下条件：
1）工作电压范围：18V~30V（推荐采用24V）
2）24V电源输出电流：≤1.5A
排烟口
防火卷帘
第三部分：常规设备替换接线图
替代TX3200输入模块
第四部分,常规配合使用接线图
配合TX3215模块
配合TX3216模块
第五部分：常规端子接线图：
