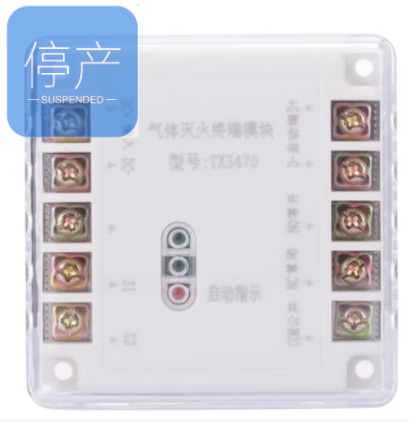

泰和安TX3470气体灭火终端模块

一、概述：

TX3470气体灭火终端模块用于在气体灭火控制装置系统中控制放气电磁阀，完成灭火气体喷洒。具备责任鉴定功能。本产品适用于银行、博物馆、图书馆等需保护贵重物品的场所。

二、技术参数：

温度                  -10℃～55℃

相对湿度           ≤95%RH，不凝露

外形尺寸           65.0mm×65.0mm×23.0mm

三、外形及尺寸：

四、安装与布线

警告：安装设备之前，请切断电源并确认底壳已安装牢靠。

安装位置应注意防雨防潮，避免阳光直射。

1、安装前应首先检查外壳是否完好无损，标识是否齐全。

2、气体灭火终端模块接线说明如下：

DC1、DC2：接气体灭火控制器D+D-端子（无极性）。

D+ 、D-：接放气电磁阀。

S1、S2：调试时不须连接，投入运行后用短接线短接。

NO、NC、COM：启动输出后的无源输出接点

要求DC1、DC2，D+D-线采用BV-2×2.0mm2线；穿金属管（线槽）或阻燃PVC管敷设

五、注意事项

1、气体灭火终端模块投入运行后应定期检查，建议至少每半年进行一次功能试验。

危险：灭火气体启动不当极易使喷洒现场人员中毒或窒息，造成严重的伤亡事故，禁止在非火警时启动气体灭火喷洒。请务必在进行功能检验时提前将放气电磁阀断开。

2、本产品为消防产品，使用中必须严格执行值班和交接班制度，并做好运行记录。
