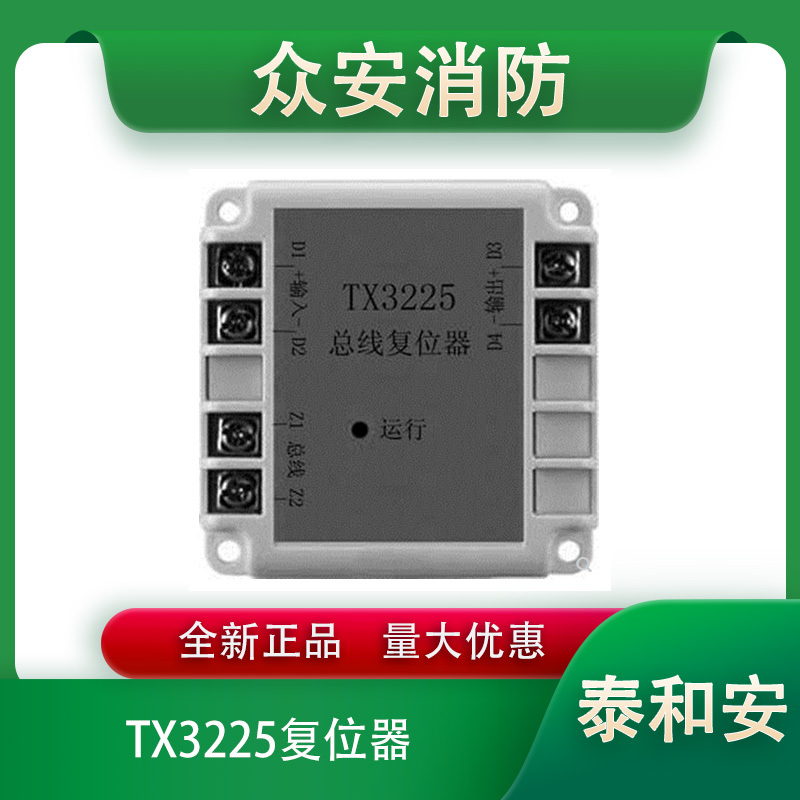

泰和安TX3225复位器

一、概述

本产品为TX3225复位器，总线复位时，输出端断电，用于必须断开DC24V电源才能复位的前端产品，无需编码。

二、技术参数

内容        技术参数

工作电压   总线电压：15V～28V脉冲电压 电源电压DC(21V～28V)

工作电流   总线监视电流≤2mA；24V空载监视电流≤0.6mA24V空载动作电流≤11.5mA

线制        二总线制，无极性；电源电压DC24V，无极性

温度        -10℃～55℃

相对湿度   ≤95%RH，不凝露

外形尺寸   65.0mm×65.0mm×23.0mm（不含透明罩）

三、外形及尺寸

图3-25 TX3225复位器模块外形示意图

四、安装与布线

警告：安装设备之前，请切断电源。

1、模块可采用布线管明装或布线管暗装两种方式，布线管暗装时，可将模块安装在预埋盒内，再装上盖板，如图3-26所示；布线管明装时，模块安装在端子箱内，如图3-27所示。

2、接线方式如图3-28所示。

3、布线要求:

总线（BUS）采用RVS-2×1.0mm2或1.5mm2线；DC24V电源线采用BV-2×1.5mm2或2. 5mm2线。

五，现场接线示意图：

常规接线图

TX3225复位器，总线复位时，输出端断电，用于必须断开DC24V电源才能复位的前端产品，无需编码。

第二部分接线端子示意图
