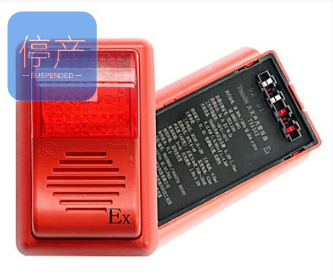

泰和安TX6302防爆型火灾声光警报器

一、概述

TX6302火灾声光警报器（以下简称声光警报器），是一种安装在现场的声光报警设备，可由消防控制中心的火灾报警控制器控制。声光警报器启动后发出强烈的声光报警信号，以达到提醒现场人员注意的目的。

本声光警报器防爆类型为本质安全型，符合以下标准：

GB 3836.1-2010《爆炸性气体环境用电气设备第1部分：通用要求》

GB 3836.4-2010《爆炸性气体环境用电气设备 第4部分：本质安全型“i”》

GB 26851-2011《火灾声和或光警报器》

本声光警报器为非编码型，使用时与泰和安公司生产的TX6411齐纳式安全栅箱配套使用。

二、特点

1、二线制无极性连接，方便布线和调式。

2、插拔式结构设计，接触可靠、便于施工。

三、技术参数

1、工作电压：DC24V，16～28V

工作电流：≤50mA

2、监视电压：DC7V，6～8V

监视电流≤2mA

3、声压级（A计权）：正前方3m处75dB～100dB

4、变调周期：2～4S

5、闪光频率：1.5Hz ±20%

6、线制：与TX3411齐纳式安全栅箱采用二线制连接，无极性

7、安全栅输出参数：U0=28V，I0=93mA, C0=0.083μF，L0=4.2mH, P0=0.65W

8、防爆标志：Ex ib IIC T6 Gb

9、防爆合格证号：CE13.2185

10、使用环境：

温度：-20℃～+55℃

相对湿度≤95%，不凝露

11、外形尺寸：149.2mm×95.8mm×55.2mm

12、壳体颜色：红色

13、重量：约165g（含底座）

14、执行标准：GB 26851-2011 GB 3836.4-2010 GB 3836.1-2010

四、结构特征与工作原理

1、声光警报器外形示意图如图11-24所示(尺寸单位mm)。

2、工作原理

声光警报器在安全栅箱输出7V低电压时不工作，当安全栅箱输出电压达到24V时，声光警报器开始工作，内置单片机电路控制灯周期性闪烁，同时控制蜂鸣器由小变大开始发出火警声音，***终达到稳定；

五、安装与布线

警告：安装设备之前，请切断回路的电源并确认底壳已安装牢靠。

1、安装前应首先检查外壳是否完好无损，标识是否齐全。

2、声光警报器端子示意图如图11-25所示，声光警报器安装示意图如图11-26所示。接线说明如下：

D1，D2：电源输入线（无极性）。

Z1，Z2：不用。

3、布线要求：

安全栅至本安型声光警报器间的电缆应选用截面积≥1.0mm2的本安电缆，且电缆间分布电容不得大于0.083μF，分布电感不得大于4.2mH。为避免接线混乱，应采用不同颜色的线进行区别；接线与声光警报器底座端子连接处应做密封处理（无裸露铜线）。

本安线缆长度计算方法详见本说明书中“JTYB-GF-TX6102点型光电感烟火灾探测器”的布线要求。

4、接线说明：

接线方式如图11-27所示。

注：每个TX6411齐纳式安全栅箱***多可配接1只TX6302火灾声光警报器

六、使用与操作

声光警报器与TX3411齐纳式安全栅箱里面的TX6400齐纳式安全栅3、4端子无极性二线制连接，TX3411齐纳式安全栅箱包含TX6401齐纳式安全栅和TX3208输入输出模块，TX3411齐纳式安全栅箱后面只接一个声光警报器。
