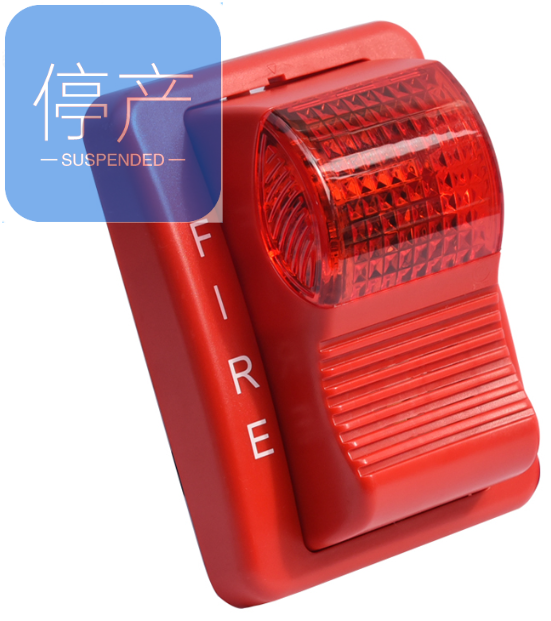

泰和安TX3304火灾声光警报器（非编码）

一、概述

TX3304火灾声光警报器（以下简称声光警报器），是一种安装在现场的非编码声光报警设备。采用高亮度的LED光源，声光警报器启动后发出强烈的声光报警信号，以达到提醒现场人员注意的目的。

二、特点

1、多只超高亮白光二极管作为光源，显示醒目、寿命长、功耗低；

2、插拔式的结构设计，接触可靠、便于施工。

三、技术参数

内容                               技术参数

工作电压   DC21V～28V               闪光频率   1.0Hz～1.6Hz

线制    24V电源二线连接            温度    -10℃～55℃

动作电流   ≤50mA                   相对湿度   ≤95%RH，不凝露

声压级   75dB～115dB [正前方3m水平处（A计权）   外形尺寸   145.0mm×115.0mm×60.0mm

变调周期   3.5s～4.5s

四、外形及尺寸

五、安装与布线

警告：安装设备之前，请切断电源并确认底壳已安装牢靠。

安装位置应注意防雨防潮，避免阳光直射。

1、安装前应首先检查外壳是否完好无损，标识是否齐全。

2、声光警报器端子示意图如图所示。接线说明如下：

D1，D2：DC24V电源输入端子(无极性）。

3、布线要求: DC24V电源线采用BV-2×1.5 mm2或2.5mm2 线

六、使用及操作

非编码型设计，输入DC24V电源声光警报器立即启动，可利用输入输出模块直接控制，声光警报器本身不占总线地址。

七、应用方法
