泰和安TX3303光警报器

一、概述：

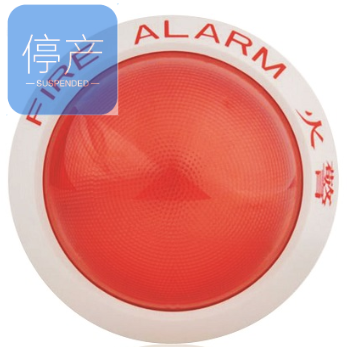

TX3303光警报器（以下简称光警报器），是一种安装在现场的电子编码光报警设备，由消防控制中心的火灾报警控制器控制。光警报器启动后发出强烈的光报警信号，以达到提醒现场人员注意的目的。

二、特点：

1、使用多只超高亮LED作为光源，显示醒目、寿命长、功耗低；

2、电子编码方式，可由电子编码器直接编址，工程调试简便可靠；

3、总线供电方式，方便工程施工。

三、技术参数：

内容

工作电压：15V～28V 脉冲电压

线制：无极性二总线制

工作电流：总线监视电流：≤0.6mA总线动作电流：≤3.5mA

外形尺寸：圆形底座直径100.0mm   包含底座高度58.0mm

闪光频率：1.4Hz～2.0Hz

温度：-10℃～55℃

相对湿度：≤95%RH，不凝露

四、外形及尺寸：

五、安装与布线

警告：安装设备之前，请切断电源并确认底壳已安装牢靠。

安装位置应注意防雨防潮，避免阳光直射。

1、安装前应首先检查外壳是否完好无损，标识是否齐全。

2、光警报器底座端子及接线示意图如下，接线说明如下：：

Z1，Z2：总线输入端，无极性，用于连接控制器的报警联动总线。

3、光警报器安装示意图如图所示：

六、使用及操作

编码操作：可利用本公司生产的手持电子编码器进行现场编码，编码时将编码器与总线端子连接，输入光警报器的地址编码（1～242），按下“写码”键即可。编码器具体使用参见编码器使用说明。

七、应用方法

光警报器在火灾报警系统中的应用方法如图所示。
