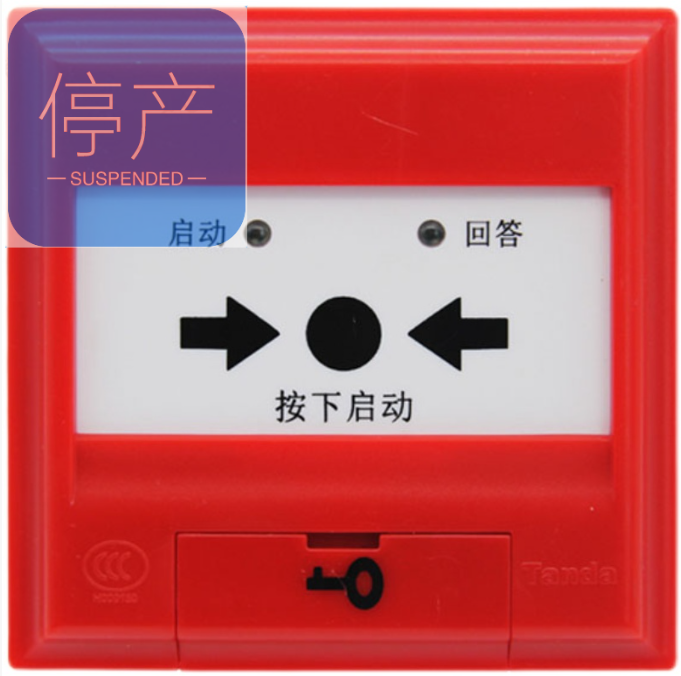

泰和安TX3152型消火栓按钮

一、特点

1、软硬件多级滤波，提高了消火栓按钮的抗干扰能力,对电磁干扰有良好的抑制能力。

2、按片按下必须采用专用钥匙手动复位。

3、按下消火栓按钮按片，可由消火栓按钮提供独立输出触点，可直接控制其它外部设备。

4、地址码为电子编码设定方式，可现场改写。

5、带底座插拔式安装结构，便于工程施工布线。

6、PCB板全密封防护工艺。

二、技术参数：

工作电压：       15V～28V脉冲电压    输出容量：       DC30V/100mA无源触点

总线监视电流：   ≤0.5mA              温度：          -10℃～55℃

总线报警电流：   ≤2.5mA              相对湿度：      ≤95%RH，不凝露

编码方式：       电子编码             外形尺寸：      95.0mm×95.0mm×59.0mm（含底座）

线制：   无极性二总线、与泵控制箱采用二线连接

启动零件型式：   可重复使用型

启动返回方式：   DC24V无极性

三、安装与布线

1、消火栓按钮接线示意图：

2、接线方法：

Z1、Z2：与报警控制器信号总线连接，无极性。

NO、COM：额定DC30V/100mA无源输出端子，当消火栓按钮按下时，输出触点闭合信号，可直接控制外部设备。

RET1、RET2：水泵启动回答信号输入端子，无极性。

3、布线要求：

总线(Z1、Z2)采用RVS-2×1.0 mm2或1.5 mm2线；触点线(NO、COM)采用BV-2×1.0 mm2或1.5 mm2线。穿金属管（线槽）或阻燃PVC管敷设。

四、注意事项

1、如果消火栓按钮在长期运行后报故障，应首先检查消火栓按钮是否受到损坏，或是否安装位置有了不应有的变化，然后再考虑消火栓按钮的其他故障。

2、本产品为消防产品，使用中必须严格执行值班和交接班制度，并做好运行记录。

3、每隔半年应对消火栓按钮进行一次启动功能测试。

4、该消火栓按钮的专用复位工具应有专人进行保管和使用，由于非专用人员进行误操作而造成的损失，我公司概不负责任。
