1.1 概述

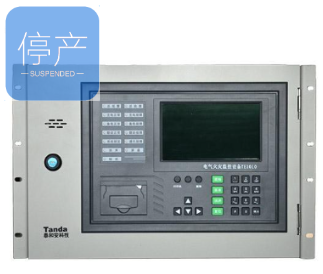

TE1010电气火灾监控设备是TBUS总线制电气火灾控制器（下文中简称为控制器），适用于容量≤2000的漏电流和温度检测系统，该控制器支持TBUS两总线制，可以方便的与本公司具备TBUS总线接口的电气火灾监控探测器互联组成电气火灾监控网络，通过电气火灾监控探测器采集实时漏电流和温度信息，通过控制器集中控制管理，控制器自带三组无源外控输出，具备RS232和CAN通讯接口，可与上位机系统组网，实现集中监控管理。
执行标准：GB 14287.1-2014《电气火灾监控系统 **部分：电气火灾监控设备》。
1.2 特点
（1） 采用TBUS两总线通讯接口；
（2） 信号线采用无极性设计，具有短路保护功能；
（3） 图形化中文液晶显示，操作界面简洁；
（4） 具有地址重码检测功能；
（5） 内置大容量数据存储器，存储故障记录、报警记录、开关机记录及事件记录，可筛选查看，断电不丢失；
（6） 自带三组无源可编程外控输出；
（7） 内置XG通讯协议，实现上位通讯组网和监控设备之间组网，控制器之间组网，该设备最多可监管8台其他控制器；
（8） 支持MOTBUS上位通讯协议，方便与第三方上位机控制系统或火灾系统实现组网；
（9） 支持微型打印机，实时打印系统监控记录。
1.3 技术参数
（1） 检测对象：剩余电流、温度
（2） 容 量：10回路，每回路200点。
（3） 适配探测器：组合式电气火灾监控探测器TE1100
剩余电流式电气火灾监控探测器TE1110
测温式电气火灾监控探测器TE1202T
（4） 报警方式：声光报警
报警输出：三组无源开关量输出
报警设定值：剩余电流150mA～1000mA 调节精度：1mA
温度45℃～140℃ 调节精度：1℃
（5） 额定电压：AC220V/50Hz
功 耗：≤35W（不含连接的监控探测器和配套设备）
备用电池：12V/4.5Ah两只
（6） 通讯方式：TBUS两总线制
信号传输距离：铜质，双绞线，1.5mm2≤1000m。
（7） 显示方式：TFT图形化中文液晶显示
（8） 使用环境：温度:0℃～55℃
湿度:10％～93％RH（非凝露）
（9） 外形尺寸：482mm×301mm×308mm（长×宽×高）
（10） 产品重量：14kg
（11） 安装方式：19寸标准机柜
1.4 结构特征
