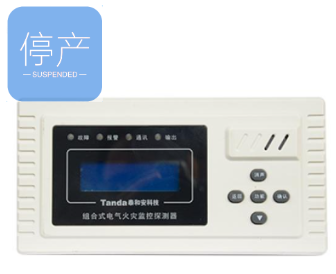

泰和安TE1100组合式电气火灾监控探测器
1.1 概述
TE1100组合式电气火灾监控探测器是一款采用中文液晶显示的探测器，适用于漏电流检测，温度检测通道小于等于8的监测环境。TE1100组合式电气火灾监控探测器设计、制造和检验符合以下国家标准：GB 14287.2-2014《电气火灾监控系统 第2部分：剩余电流式电气火灾监控探测器》；GB 14287.3-2014《电气火灾监控系统 第3部分:测温式电气火灾监控探测器》。
TE1100探测器具有液晶显示功能，正常监控时，轮巡显示检测的漏电流值，温度值；探测器还包含蜂鸣器，检测到故障或报警时发出声光报警提示；自带一组外控输出，报警时输出保持信号；TBUS通讯总线，可以方便的与本公司具备TBUS总线接口的电气火灾监控设备组网监控；具备DC24V总线供电和AC220V辅助供电功能。
1.2 特点
（1） 集测量、显示、地址设置等功能于一体
（2） 探测器和监控设备采用TBUS总线制连接方式，通讯稳定可靠，布线简便
（3） 按需设定报警值，并具备声光报警功能
（4） 小型化外形尺寸，适用于各类配电（箱）柜
（5） 具备传感器短路、断路及通讯自动检测功能
（6） 内置无源开关量输出触点，可用于现场脱扣控制
（7） 通道混用式设计：同一通道支持检测温度传感器，泄漏电流值，可任意切换。
（8） 支持400：1、2000：1、10000：1剩余电流互感器
1.3 技术参数
（1） 检测对象：剩余电流、温度
检测范围：0mA～1000mA（剩余电流）
0℃～160℃（温度）
报警设定值：150mA～1000mA（剩余电流） 调节精度：1mA
45℃～140℃（温度） 调节精度：1℃
检测通道：1～8个通道
（2） 通讯方式：与监控设备通讯采用TBUS总线制
与电流互感器通讯采用分线制
通讯距离：与监控设备 ≤1000m（RVS 2×1.5mm2）
与电流互感器 ≤5m（RVV 2×1.0mm2）
（3） 适配监控设备：TE1001、TE1004、TE1010
（4） 额定电压：AC220V/50Hz
功 耗：≤0.2W
（5） 安装方式：35mm导轨式安装/配电箱（柜）面板嵌入式安装
（6） 外形尺寸：160mm×82mm×61.5mm（嵌入式安装开孔尺寸152mm×74mm）
（7） 重 量：285g
（8） 执行标准：GB 14287.2-2014、GB 14287.3-2014
（9） 使用环境：温度 -10℃～60℃
湿度 10%～93％RH（非凝露）
1.4 结构特征
②TBUS通讯端子，连接到监控设备
③报警输出接线端子，连接到被控设备
④电流互感器／温度传感器接线端子，连接剩余电流互感器温度传感器
（最多可连接8组传感器）
TBUS信号总线布线时，注意强弱电分开布线，不允许交叉和搭线。严禁与动力线、照明线、视频线、广播线、电话线等穿入同一线管。配线应整齐，导线应掘扎成束，穿线可用阻燃PC管、金属管及金属线槽。
在穿管、线槽后，应将管口、槽凵封堵。监控设备与探测器之间的通讯线可采用双绞铜芯线，建议线径截面积不小于1．5m，当系统应用在强干扰场所时，訊纯应采用带屏蔽层的双發，那裁层应良好使地。 TE1100系列在配电柜（箱）内的安装：电流互器安装于进线口出线口，同一用电回路的相线和零线必须同时从同一方向同时穿过电流互感器：且零线在穿过互感器后，不与其他用电回路的零线共用零排。
1.7 线缆连接：
DBUS信号鉄可采用RVS－2X1.5平方毫米或2.0平方毫米线；DC24V电源线可采用BV-2*2.0平方毫米或2.5平方毫米线
方式：连接监设备组网使用（下图中以TE1004监控设备为例）：
将TEL100总接线端的S1、S2与配监控设备DBUE总线端口S1、S2对应连接，TE1100总线接箱的2V和CND与监控设备总线电源的24和GWD对应连。
方式二：采用AC220V供电，独立使用，实现区域监控和报警功能：
注意：a)s使用AV220V为监控探测器供电时，请连接到不间断消防电源；
b)通过TBUS总线为监控探测器供电和组网监控时，注意区分电源线和TBUS信号线，接反将导致与监控设备之间的通讯失败；
c)请从通道1开始连接电流互感器
