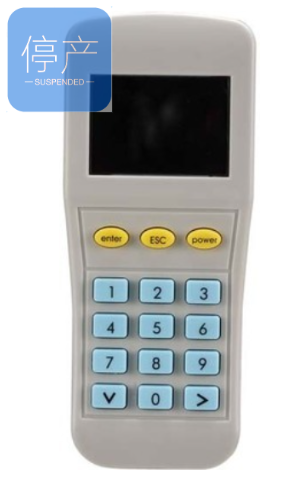

TX3932 型手持电子编码器

一，概述

TX3932手持电子编码器(以下简称编码器)是深圳泰和安科技有限公司开发的对本公司前端设备进行 设置的便携式操作设备。编码器具有对电子编码的探测器、模块进行地址码、设备类型、灵敏度、动作方 式、ID 码的读出和地址码、灵敏度、动作方式的写入的功能。

二，特点

1、该编码器采用手握式结构，外观小巧类似与手机，携带方便，操作、按键布置与手机相仿。

2、该编码器通过顶端的总线接口对电子编码的设备进行编码等操作，总线接口采用耳机插孔连接，方便 插拔、更换。

3、该编码器通过顶部的红外发射管对前端进行遥控编码，距离 5 米以内。

4、可对公司生产的总线型探测器、模块等设备编码、可对点型光电感烟火灾探测器进行灵敏度设置，可 对公司新型模块进行动作方式设置。

5、彩色液晶显示、汉字菜单提示，快捷键直接操作，操作按键有界面提示，可以很快熟练操作。

6、低功耗睡眠和自动关机功能，自动关机状态电流≤20µA，增加了使用寿命，减少电池的更换次数。

三，技术参数

电 源： 2 节五号干电池

工作电流： ≤11mA

待机电流： ≤20µA

使用环境： 温 度：-10℃～+50℃

相对湿度：≤95%，不凝露

尺 寸： 54.0mm×28.0mm×130.0mm

四，外形示意图

1、总线接口：连接要编程的终端设备，耳机插孔。

2、遥控发射头。

3、液晶屏：显示菜单、提示操作。

4、键盘：按键输入、选择操作。

5、电池盒：安装 5 号电池
