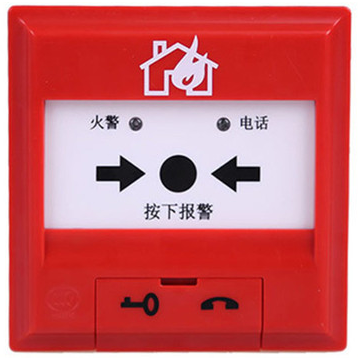

J-SJP-M-TX3140型手动火灾报警按钮
一，外形及尺寸
二，特点
1、软硬件多级滤波，提高了报警按钮的抗干扰能力,对电磁干扰有良好的抑制能力。
2、按片按下必须采用专用工具手动复位。
3、按下报警按钮按片，可由报警按钮提供独立输出触点，可直接控制其它外部设备。
4、采用电子编码方式，方便现场改写。
5、PCB 板全密封防护工艺。
6、底座上接线，插拔式安装。
7、动作触点全密封设计。
三，技术参数
| 工作电压 | 15V～28V脉冲电压 | 输出容量 | DC30V/100mA 无源触点 |
| 总线监视电流 | ≤0.5mA | 温度 | -10℃～55℃ |
| 总线报警电流 | ≤2.5mA | 相对湿度 | ≤95%RH，不凝露 |
| 编码方式 | 电子编码 | 外形尺寸 | 95.0mm×95.0mm×59.0mm（含底座） |
| 线制 | 无极性二总线、与泵 控制箱采用二线连接 | 启动零件型式 | 可重复使用型 |
| 启动返回方式 | DC24V 无极性 |
四，安装与布线
1、报警按钮接线示意图：
2、接线方法如图：
Z1、Z2：与报警控制器信号总线连接，无极性。
NO、COM：额定 DC30V/100mA 无源输出端子，当报警按钮按下时，输出触点闭合信号，可直接控制外部设 备。
TL1、TL2：与消防电话系统连接，无极性。
3、布线要求：
总线(Z1、Z2)采用 RVS-2×1.0 mm2或 1.5 mm2线；触点线(NO、COM)采用 BV-2×1.0 mm2或 1.5 mm2线； 消防电话线(TL1、TL2)采用 RVVP 屏蔽线，截面积≥1.0mm2。穿金属管（线槽）或阻燃 PVC 管敷设。
五，注意事项
1、本产品为消防产品，使用中必须严格执行值班和交接班制度，并做好运行记录。
2、每隔半年应对报警按钮进行一次报警功能测试。
3、报警按钮的专用复位工具应有专人进行保管和使用，由非专用人员进行误操作而造成的损失，我公司 概不负责任。
品牌
泰和安
型号
J-SJP-M-TX3140
名称
手动报警按钮
