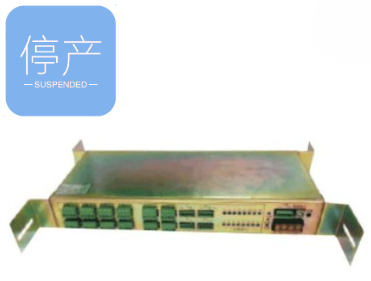

TX6620 型 CAN总线交换机(联网卡)

一，概述

公司控制器将采用CAN总线网络连接。现行的串行连接，对总线的节点驱动能力提出了很大的考验， 当节点数过多时可能导致通讯失败；另外串行连接所有的数据在一条数据线路上传输，系统复杂时很容易 发生数据阻塞；再有由于所有设备均连接在一条总线上，当总线节点或总线发生故障时将导致通讯联网系 统瘫痪，而且同一总线上必须用同一波特率，不能根据距离长短来选择合适的波特率，而通过TX6620来联 网可以组成分布式网络，各个端口可以根据通信距离来设定不同的通信波特率，可以解决上述问题。

二，特点

1、解决控制器间互联时 CAN 通讯总线的驱动能力，增加接入网络系统节点数；

2、提升 CAN 主网的速率及降低子网的数据流量；

3、可实现数据路由，提升带宽利用率，大幅降低紧急情况时网络数据阻塞发生的机率；

4、实现系统各自隔离的星型、树型网络连接，进一步提升网络系统的相应速度及可靠性。

三，技术参数

总线协议 Can-BUS 2.0B 协议 工作电压

电源电压：DC(15V～28V)

工作电流 电源工作电流≤340mA 电源启动电流≤380mA

工作环境 温度 0℃～40℃，相对湿度≤95%RH，不凝露

指示灯状态

正常工作状态：状态灯闪烁，端口指示灯收发数据时闪烁，无数据时常亮 端口配置状态：全部指示灯闪烁

外形尺寸 390.0mm×181.5mm×58.5mm

壳体颜色 金黄色

重量 约 2.3kg 5.12.4

四，外形尺寸

五，布线要求
