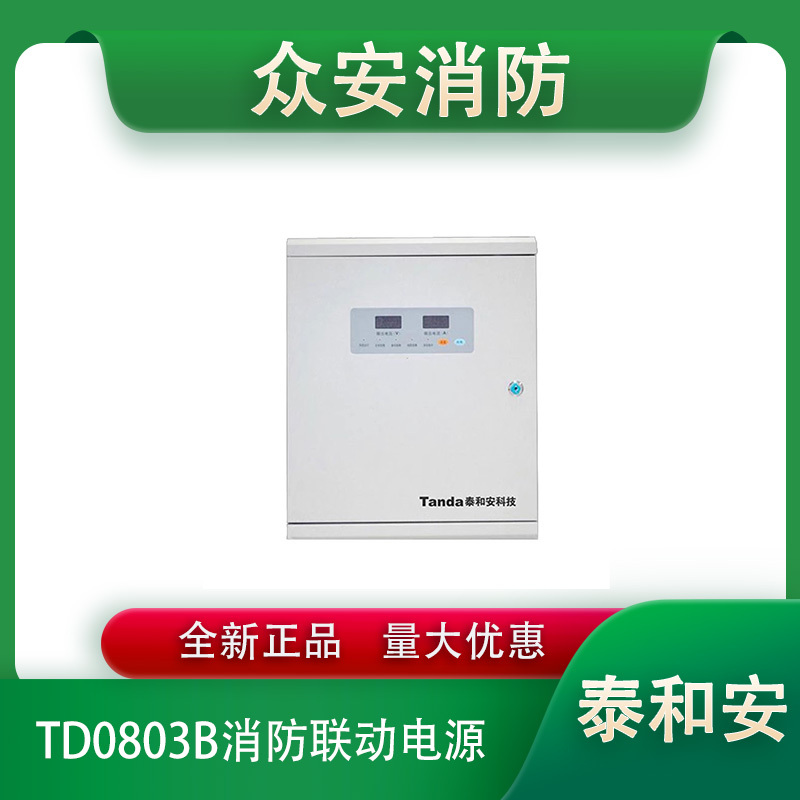

泰和安TD0803B消防联动电源

一，概述

TD0803B 消防联动电源是解决现场设备的供电问题而开发的，功率输出约为 120W（DC24V/5A）。主要 功能为转换 AC220V 电压至 DC24V，并具有备电供电和备电充电功能，备用电池在 AC220V 停止供应时 提供 DC24V/7Ah 的输出，对现场设备的工作与启动起到延续作用。本电源显示功能全面，有输出电压显 示，输出电流显示，主电故障、备电故障、线路故障等故障指示，并有过载、过流、短路保护功能。 TD0803B 消防联动电源具有总线联网功能，可与本公司的 T3 系列报警控制器相连接，并为报警控制器 提供相应的联动\故障信息，联网使用时可使用本公司编码器进行地址设定后接入总线。

二，技术参数

主、备电切换方式：有隙切换，主电转备电切换时间<50ms

输入电压 AC187V~242V

温度 -10℃～40℃

输出容量 24V×5A

相对湿度 ≤95%RH，不凝露

电池容量 12V/7Ah×2 铅酸电池

外形尺寸 400.0mm×320.0mm×120.0mm

通讯方式 回路总线

防护等级 IP30

三，外形与尺寸

四，安装与布线

端子说明：L、N、E：交流 220V 输入端子。（E 为机壳接地端子）

+24V、GND：DC24V 输出端子。

Z1、Z2：总线接线端子。
