TD0806 型柜装主机电源

一，概述

TD0806 柜装消防主机电源是为 TX3016 系列火灾报警控制器主机供电的电源产品，柜内安装式结构， 功率输出约为 250W（DC27.5V/9A）。本电源主要功能为转换 AC220V 电压至 DC27.5V，并具有主备电无 隙切换供电和备电充电功能。

二，技术参数

主、备电切换方式：有隙切换，主电转备电切换时间<50ms

输入电压 AC187V～242V

温度 0℃～40℃

输出容量

额定容量：DC 27.5V、9A **容量：DC 27.5V、10A

相对湿度 ≤95%RH，不凝露

电池容量 12V/24Ah×2 铅酸电池

外形尺寸 338.0mm×238.0mm×90.0mm

防护等级 IP30

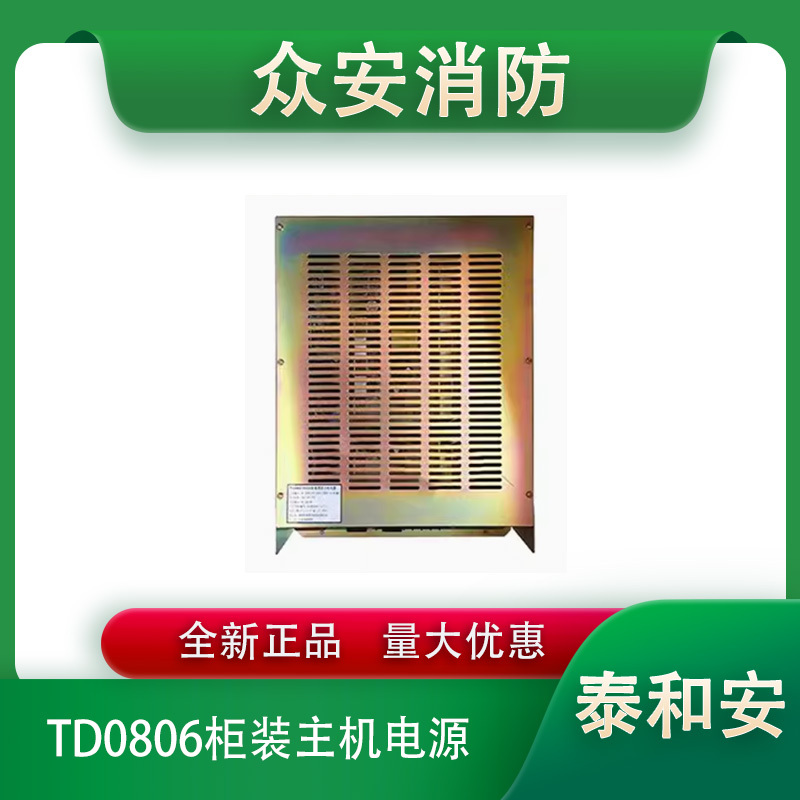

三，外形

四，安装与布线

端子说明：备电 BAT+/-：备用电池接线端子。

输出 24V+/-：电源 DC24V 输出端子。

MF/BF/LF：主电故障/备电故障/输出故障 有源输出点。
