TD0808 型柜装主机电源

一，概述

TD0808 消防联动电源是为消防控制器联动设备供电的电源产品，柜装式面板结构，功率输出约为 265W（DC26.5V/10A）。本电源主要功能为转换 AC220V 电压至 DC26.5V，并具有备电供电和备电充电功 能，备用电池在 AC220V 停止供应时提供 DC24V/24Ah 的输出，对联动设备的工作与启动起到延续 作用。 本电源显示功能全面，有输出电压显示，输出电流显示，主电故障、备电故障、线路故障等故障 指示，并 有过载、过流、短路保护功能。 TD0808 消防联动电源具有 RS485 联网功能，可与本公司的联动型报警控制器相连接，并为报警控 制器 提供相应的联动、故障与状态信息。

二，技术参数

输入电压 AC187V～242V 温度 0℃～40℃

输出容量

额定容量：DC 26.5V、10A **容量：DC 26.5V、12A

相对湿度 ≤95%RH，不凝露

电池容量 12V/24Ah×2 铅酸电池

外形尺寸 480.0mm×320.0mm×89.0mm

防护等级 IP30

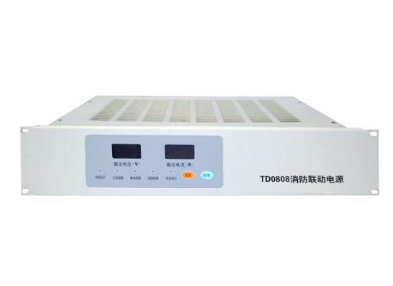

三，外形

四，安装与布线

端子说明：备电 BAT+/-：备用电池接线端子。

输出 24V+/-：电源 DC24V 输出端子。

RS485–A / B：RS485 信号线端子。
