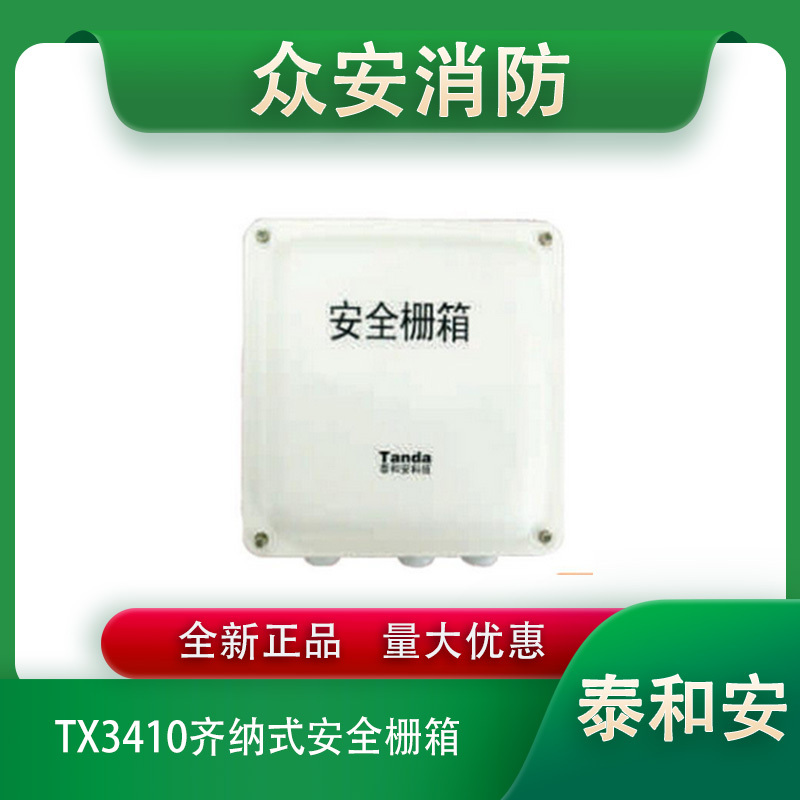

TX3410齐纳式安全栅箱
一，概述
TX3410 齐纳安全式栅箱（以下简称安全栅箱）由 TX3217 中继模块、TX6401 齐纳式安全栅和安全栅箱 外壳组成，可与非编码本安型探测器、非编码本安型手动火灾报警按钮配接，组成本质安全型防爆系统。 一旦发生火灾，安全栅箱将报警信号通过总线传入控制器，控制器会显示出该编码地址的报警信号。当安 全栅箱出现故障时，控制器会显示出该编码地址的故障信号。安全栅箱具有检线功能，当安全栅箱与外部 设备的连接线出现断路时，安全栅箱会向控制器报故障。安全栅箱采用电子编码方式，编码范围在 1～242 之间任意设定，可通过我公司生产的 TX3932 编码器进行现场编码。 安全栅箱应安装在安全区域。
二，技术参数
1、工作电压：
总线工作电压：总线 24V，允许范围 15V～28V
电源工作电压：DC24V，允许范围 DC20V～28V
2、工作电流：
1）总线静态电流：≤1.5mA
2）总线动作电流：≤2.9mA
3）电源静态电流：≤11mA
4）电源动作电流：≤60mA
3、连接设备类型：本安型探测器和本安型手动火灾报警按钮
4、连接设备容量: 最多混接 10 只
5、齐纳式安全栅型号：TX6401
6、齐纳式安全栅参数：Uo=28V,Io=93mA,Po=0.65W,Co=0.083uF,Lo=4.2mH
7、外壳防护等级：IP66（输入输出线使用含有护套的线材）
8、使用环境： 温度：-10℃～+55℃ 相对湿度≤95%RH，不凝露
9、外形尺寸：212.0mm×208.8mm×83.3mm
三，结构特征
1、安全栅箱的外形尺寸如图 11-28 所示。
2、接线端子说明：
Z1、Z2：接控制器二总线，无极性；
D1、D2：接 DC24V，无极性；
3、4：即安全栅的 3、4 两端，接本安型探测器及本安型手动火灾报警按钮，3 为正极，4 为负极。
四，安装与布线
警告：安装设备之前，请切断回路的电源。
1、安装前应首先检查外壳是否完好无损，标识是否齐全。
2、安全栅箱应安装在安全区域，本安侧和非本安侧接线应分开，并保持一定距离(至少为 50mm)。安全栅 箱 接地必须可靠，连接螺钉必须拧紧，不可松动，接地电阻不能大于 4Ω。
3、安全栅箱安装可用两只 M6×60 膨胀螺栓将其固定在墙壁上，安装示意图如图 11-29 所示：
4、布线要求
信号总线 Z1、Z2 采用阻燃 RVS 型双绞线，截面积≥1.0mm2；电源线 D1、D2 采用阻燃 BV 线，截面积≥1.5mm2。 齐纳式安全栅箱至本安型探测器或本安型声光警报器的电缆应选用截面积≥1.0mm2的本安电缆，且电缆间 的分布电容不得大于 0.083μF，分布电感不得大于 4.2mH。为避免接线混乱，应采用不同颜色的线进行区 别；接线与底座端子连接处应做密封处理（无裸露铜线）。 本安线缆长度计算方法详见本说明书中“JTYB-GF-TX6102 点型光电感烟火灾探测器”的布线要求。
五，使用与操作
安全栅箱可与非编码本安型防爆探测器、手动火灾报警按钮一起接入火灾报警控制器系统中组成本安 型防爆系统。在系统连线末端必须连接 1 只 6.8kΩ终端电阻，且 1 只安全栅箱混接的各类本安型探测器及 非编码本安型手动火灾报警按钮不能超过 10 只。
系统连线如图 11-30 所示。
六，搬运和储存
设备运输、搬运、储存均须在包装状态下进行，装卸过程要轻拿轻放，防止碰撞损坏。储存环境应保 持通风、干燥，切忌露天存放。
七，注意事项
1、值班人员应熟练掌握设备的操作程序，不得误操作。
2、本安全栅箱为消防产品，使用中必须严格执行值班和交接班制度，并做好运行记录。
3、每隔半年应对安全栅箱进行一次功能测试。
4、本产品为消防产品，安装、调试、维修、拆除必须由经过培训合格后的人员进行，严禁他人随意触动。
5、本产品应安装在安全区域，本安侧和非本安侧接线应分开，并保持一定距离（至少 50mm），TX6401 齐 纳式安全栅接线时本安侧和非本安侧不能接错。
6、本产品接地必须可靠，连接螺钉必须拧紧，不可松动，接地电阻不能大于 4Ω，本安回路**分布参数 不应超过规定值。
7、TX6401 齐纳式安全栅为经防爆检验合格的产品，维修时不能随意更换或改动影响防爆性能的元器件和 结构。
8、控制器每一回路所带安全栅箱数量不应超过 20 个，否则对地绝缘电阻值会降低。
9、禁止用兆欧表直接测试安全栅端子之间的绝缘。如果检查系统线路，必须断开安全栅的接线。
10、本安侧接线电缆及连接设备的等效电容和电感分布参数应满足安全栅安全参数的要求。
11、本产品的使用和维护应遵守本说明书中规定，同时必须遵循 GB 3836.15-2010《爆炸性气体环境用电 气设备》第 15 部分：危险场所电气安装（煤矿除外）的有关条款。
