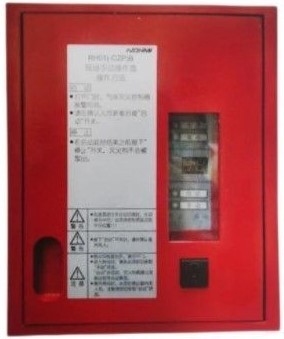

能美RH01(-CZP)B现场手动操作盘

一、概述

　　RH01(-CZP)B现场手动操作盘是适用于安装在工业及民用建筑中气体保护现场的操作装置，该操作盘需与能美的RH01(-S)A气体灭火控制器配套使用。

二、RH01(-CZP)B现场手动操作盘功能特点

　操作盘为小型壁挂式结构，适合气体保护区域的现场安装；

　操作盘设置有启动按钮、停止按钮、手自动转换开关；

　操作盘设置有延时倒计时显示器和各种状态指示灯；

　操作盘与控制器之间采用RS485通讯，同时需要DC24V供电。

三、RH01(-CZP)B现场手动操作盘技术参数

型号：RH01(-CZP)B

名称：现场手动操作盘

工作电压：DC20V~DC27V

工作电流：≤30mA，DC24V时

线制：

与控制器之间采用RS485两线制通讯。通讯距离≤1000米。

末端的操作盘的J1、J2端子请短接。

布线方式：递进布线

连接数量：任一个分区最多可配接31台

使用温度：0℃~40℃

环境湿度：≤95%RH（无凝水）

外形尺寸：188mm×92mm×227mm
