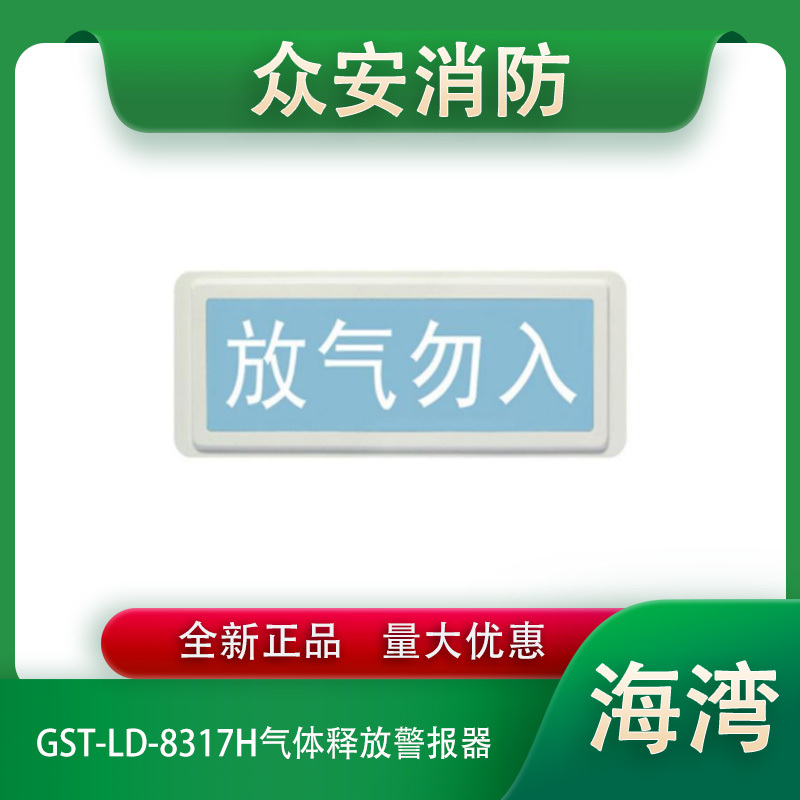

海湾GST-LD-8317H气体释放警报器（二线制）

一、GST-LD-8317H气体释放警报器概述

　　GST-LD-8317H气体释放警报器是气体灭火系统的配套产品，通常安装在被保护场所的入口处。当气体喷洒后，气体灭火控制器将启动警报器发出灯光指示，提醒人员注意并采取相应的措施。本警报器为编码型，可与海湾气体灭火控制器配套使用。

二、GST-LD-8317H气体释放警报器特点

　　1.与控制器进行通信采用数字信号，工作稳定可靠，对电磁干扰有良好的抑制能力；

　　2.地址码为电子编码，可由电子编码器事先写入，也可由控制器直接改写，工程调试简便。

三、GST-LD-8317H气体释放警报器技术参数

型号：GST-LD-8317H

名称：气体释放警报器

品牌：海湾

工作电压总线电压：DC24V；允许范围：16V～28V

总线监视电流：≤1mA

总线动作电流：≤15mA

闪光频率：1.0Hz~2.0Hz

编码方式：电子编码方式

线制与控制器：采用二线连接，白色电缆线接总线，无极性

使用环境温度-10℃～+50℃

相对湿度≤95%，不凝露

使用场所：室内

外形尺寸：348mm×159mm×24mm

外壳防护等级：IP42

壳体材料和颜色：阻燃ABS乳白色

重量：约680g

安装孔距：260mm

执行标准：GB 26851-2011

四、GST-LD-8317H气体释放警报器编码操作

　　编码操作：可利用本公司生产的电子编码器进行现场编码，编码时将编码器与警报器的总线端子Z1、Z2连接，在待机状态，输入警报器的地址编码（编码范围要求不同气体灭火主机可能不一样），按下“编码”键，编码成功后显示“P”，错误显示“E”，按“清除”键回到待机状态。

五、GST-LD-8317H气体释放警报器接线说明

GST-LD-8317H气体释放警报器接线图

Z1、Z2：白色电缆线，接控制器两总线，无极性。
