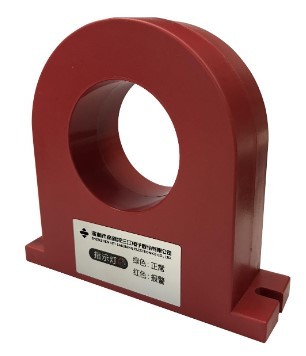

泛海三江DH-9706/63剩余电流式电气火灾监控探测器DH-9706/100

一、产品概述

       DH-9706/63型剩余电流式电气火灾监控探测器（以下简称探测器）的设计、制作、检验均符合国家标准：GB14287.2-2014《电气火灾监控系统》第2部分：剩余电流式电气火灾监控探测器。探测器作为电路漏电流的检测设备，实时监控着供电线路的剩余电流，当供电线路的剩余电流达到设定的报警门限时，立即向电气火灾监控设备发出报警信号，实现漏电报警的功能。

二、产品特点

当被保护线路剩余电流达到报警设定值时，探测器应在30s内发出报警信号；

探测器报警设定值不应小于100mA，不应大于1000mA，且探测器报警值应在报警设定值的95％～105％之间；

探测器以无极性二线制总线方式与我公司电气火灾监控设备连接，无需另外供电，安装使用简单方便；

探测器采用独特的交流检测电路，无需调零，且探测灵敏度高，耗电少，工作稳定可靠；

内置高档MCU，应用先进的剩余电流采集及火灾判断算法，具备强大的分析、判断能力，实时对漏电流进行监视和报警，极大地提高了整个系统探测火灾隐患的可靠性、实时性、准确性；

探测器采用电子编码方式，每个探测器都有**的地址编码，现场编码简单、方便；

用LED发光管指示探测器状态：正常时约每12秒闪亮一次绿灯；报警时红色指示灯常亮。

三，接线方法：

将探测器接线端子L1、L2分别与电气火灾监控设备的总线L1、L2相连接，不分极性

四，地址编码

地址编码将编码器与探测器连接好。如图4所示，分别将编码器连接线上2个鳄鱼夹与探测器的引出线L1、L2相连，L1、L2不分极性。再把编码器设定为编码功能，输入正确的地址码，按下‘运行’键，完成地址编码设置。
