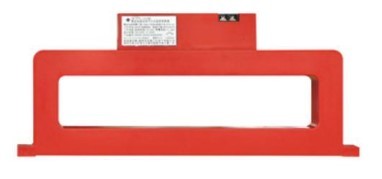

泛海三江DH-9705/630剩余电流式电气火灾监控探测器DH-9705/1000

一、DH-9705系列剩余电流式电气火灾监控探测器性能特点

　　内置高档MCU，在完成漏电流监视的同时，还能对探测器自身的故障、短路、断路等工作状态进行监视和报警，提高整个系统探测火灾隐患的可靠性、实时性、准确性

　　探测器以无极性二线制总线方式与泛海三江JB-QBL-DH500A型电气火灾监控设备连接,无需另外供电,安装使用简单方便

　　采用独特的交流检测电路，无需调零，且探测灵敏度高，耗电少，工作稳定可靠

　　探测器采用电子编码方式，每个探测器都有**的地址编码，现场编码简单、方便

二、维护与保养

1.定期检查探测器工作是否正常，包括接线端子是否稳固、设定参数是否被改动、周围环境是否满足使用要求，建议每周一次；

2.从产品购买之日起一年内，按规定要求正常使用的探测器，如因材料或制造工艺的缺陷而失效，本公司将负责免费维修或更换。如属人为损坏、使用不当或自行调整、改动、拆开、安装不当而导致的探测器失效，不属于保修范围，因此而造成的一切后果，本公司将不负任何责任；

3.本公司负责非保修范围内产品的有偿维修，如有需要返修，请联系我们。同时，我们非常希望能得到关于您要返修的产品的一些重要信息，如产品失效的情形和可能的原因，以便我们在最短的时间内找到问题，也给我们今后的产品开发和改进提供参考。

三，接线示意图：

将探测器接线端子L1、L2分别与电气火灾监控设备的总线L1、L2相连接，不分极性。

四，地址编码

       将编码器与探测器连接好。如图4所示，分别将编码器连接线上2个鳄鱼夹与探测器的L1、L2端子相连，L1、L2不分极性。再把编码器设定为编码功能，输入正确的地址码，按下‘运行’键，完成地址编码设置。

五、产品调试

1.用编码器给探测器编好地址，接入系统总线，确保同一回路上的地址不重复；

2.检查设备安装和信号总线连接是否正确，确保设备已正确安装，信号总线已正确连接；

3.开启电气火灾监控设备，待电气火灾监控设备进入正常工作状态后，进行自动登录，确认登录信息与接入探测器实际情况相符；

4.当探测器状态指示灯按规律闪烁（约12秒闪一次灯）时，表示系统已进入正常工作。
