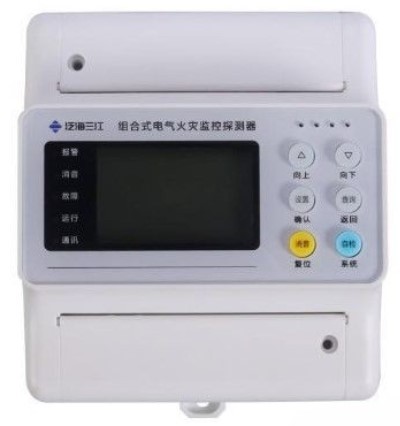

泛海三江DH-9708型组合式电气火灾监控探测器
一，产品介绍
DH-9708型组合式电气火灾监控深测器（以下简称探测器）的设计、制作、检验均符合国家标准：GB
14287.2-2014《电气火灾监控系统》第2部分：剩余电流式电气火灾监控探测器、GB14287.3-2014《电气火灾监控系统》第3部分：测温式电气火灾监控探测器。
探测器具有8路传感器输入通道，自带液晶屏和按键，即可通过电气火灾监控设备设置，也可通过本体设置，本体设置完成后自动将设置参数上报到电气火灾监控设备进行参数同步，或者可以在电气火灾监控设备上查询与设置探测器的相关适道参数。深测器任意通道均可设置为剩余电流模式或测温模式，出厂时默认8路通道均为剩余电流模式。探测器可检测传感器短路、断路和错接故璋。当相应适道设置与其所接传感器不一致时，即传感器错接，探测器会将其做为断路故障上报电气火灾监控设备处理。在剩余电流模式下，探测器可以监测用电电路是否漏电，在测温模式下，探测器可以检测对应位置温度是否异常，若监测部位漏电或温度达到报警阀值时，探测器可以向电气火灾监控设备发出报警信号。通过剩余电流互感器与电流互感器级联，探测器还可以扩展为电流探测模式，可监控对应用电线路电流是否正常，若电流超出设定阈值，亦可发出报警信号。
二，产品特点
8路传感器输入通道：
任意增道均可设置为剩余电流模式或测温模式
可扩展电流模式：
传感器短路、断路、错接故障报警：
声光报警；
兼容AC220V供电和DC24V供电：
无极性二线制总线通信；
电子骗码；
高性能MCU,ARM32-bit Cortex-M3内核，主频最高达72MHZ:
12864点阵式液显显示屏：
六颗实体按键：
兼容导轨和壁挂式安装
三，基本参数
执行标准：GB14287.2-2014.GB14287.3-2014:
工作电压：AC220V:
整机功耗：c1.5W:
总工作电流：《0.5mA:
状态指示：报警红灯常亮，消音绿灯常亮，故障黄灯常亮，运行绿灯常亮，通讯绿灯闪亮（约12S一次）：
剩余电流液餐设定组：200iA-000mA步长1mA
温度报警设定值：45℃140℃，步长1℃：
继电器输出：一路故障输出，一路火警输出，故璋或火警时触点闭合，触点容量1A,30VDC:
使用环境：-10℃~40℃，相对湿度≤93%(40℃±2℃无凝露》：
通信线制：无极性二线制总线：
编码：手动编码，电子编码，编码范围1~324：
重量：约280g:
外壳材料：ABS
外形尺寸：109mm×90mm×70mm。
四，接线示意图：
