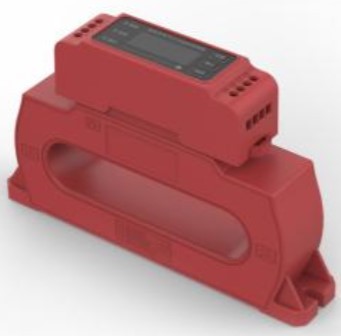

泛海三江DH-9805/100型组合式电气火灾监控探测器DH-9805/315

一、产品概述

       DH-9805/100型组合式电气火灾监控探测器（以下简称探测器）采用无极性二线制总线与电气火灾监控设备连接，具有1路剩余电流传感器输入通道和2路温度传感器输入通道，实时监控供电线路的剩余电流、线缆和箱体的温度变化，并将实时监测值通过二总线上传到电气火灾监控设备。

       探测器自带液晶屏和按键，既可通过电气火灾监控设备设置/查询参数，又可通过本体设置/查询参数。本体设置完成后自动将设置参数上报到电气火灾监控设备进行参数同步。

       探测器可检测传感器短路、断路故障。若检测到供电线路温度或剩余电流达到报警阈值时，探测器向电气火灾监控设备发出报警信号。

       探测器符合国家标准：GB14287.2-2014《电气火灾监控系统》第2部分：剩余电流式电气火灾监控探测器、GB14287.3-2014《电气火灾监控系统》第3部分：测温式电气火灾监控探测器。

二，外形尺寸图：

三，接线端子示意图：
