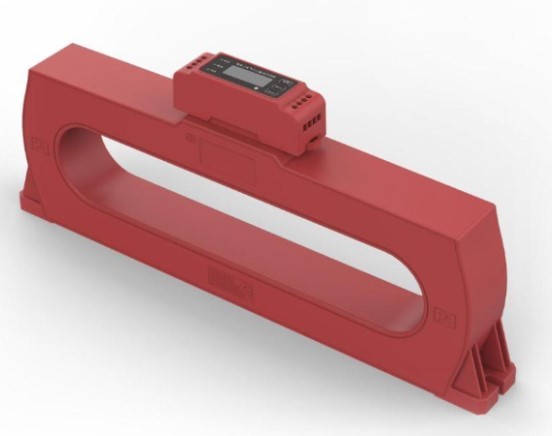

泛海三江DH-9805/630组合式电气火灾监控探测器DH-9805/1000

一、产品特点

内置高档MCU,在完成温度、剩余电流监测的同时，还能对探测器自身的故障如断路、短路等工作状态进行监测和报警，提高整个系统探测火灾隐患的可靠性、实时性、准确性

探测器采用无极性二线制总线与电气火灾监控设备连接，无需另外供电，安装使用简单

采用独特的交流检测电路，无需调零，且探测灵敏度高，耗能少，工作稳定可靠

液晶显示屏，显示当前温度、剩余电流及故障报警信息等，监测信息清晰明了

三颗实体按键，操作简单方便

1路剩余电流输入通道2路测温输入通道

二、产品技术参数

工作电压：DC24V

工作电流：监视状态＜1.0mA，报警状态＜3.0mA

电流阈值：剩余电流报警设定值：100mA～1000mA步长1mA

温度阈值：温度报警设定值：45°C～140°C，步长1°C

额定电流：主回路额定工作电流值：100A

指示状态：状态指示：报警红灯常亮，故障黄灯常亮，通讯绿灯闪亮

执行标准：GB14287.2-2014、GB14287.3-2014

使用环境：温度：-10°C～40°C，相对湿度≤93％（40°C±2°C无凝露）

编码手动：编码，电子编码，编码范围：1～324

安装方式：壁挂式安装

外壳材料：红色ABS

三，接线示意图：
