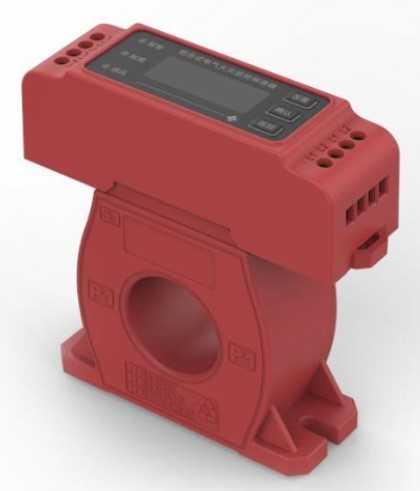

泛海三江DH-9806/63型组合式电气火灾监控探测器DH-9806/100

一，产品概述：

       DH-9806/63型组合式电气火灾监控探测器（以下简称探测器）采用无极性二线制总线与电气火灾监控设备连接，具有1路剩余电流传感器输入通道和2路温度传感器输入通道，实时监控供电线路的剩余电流、线缆和箱体的温度变化，并将实时监测值通过二总线上传到电气火灾监控设备。

       探测器自带液晶屏和按键，既可通过电气火灾监控设备设置/查询参数，又可通过本体设置/查询参数。本体设置完成后自动将设置参数上报到电气火灾监控设备进行参数同步。

       探测器可检测传感器短路、断路故障。若检测到供电线路温度或剩余电流达到报警阈值时，探测器向电气火灾监控设备发出报警信号。

       探测器符合国家标准：GB14287.2-2014《电气火灾监控系统》第2部分：剩余电流式电气火灾监控探测器、GB14287.3-2014《电气火灾监控系统》第3部分：测温式电气火灾监控探测器。

二，产品特点：

内置高档MCU,在完成温度、剩余电流监测的同时，还能对探测器自身的故障如断路、短路等工作状态进行监测和报警，提高整个系统探测火灾隐患的可靠性、实时性、准确性

探测器采用无极性二线制总线与电气火灾监控设备连接，无需另外供电，安装使用简单

采用独特的交流检测电路，无需调零，且探测灵敏度高，耗能少，工作稳定可靠

液晶显示屏，显示当前温度、剩余电流及故障报警信息等，监测信息清晰明了

三颗实体按键，操作简单方便

1路剩余电流输入通道2路测温输入通道

三，尺寸示意图：

四，接线示意图：
