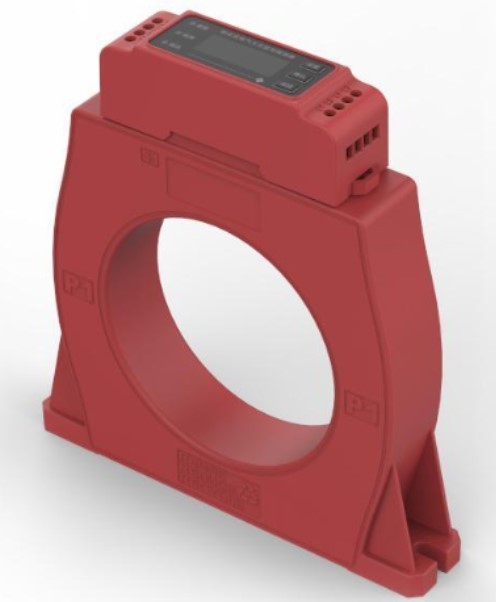

泛海三江DH-9806/315组合式电气火灾监控探测器DH-9806/630

一，概述：

       DH-9806/630型组合式电气火灾监控探测器（以下简称探测器）采用无极性二线制总线与电气火灾监控设备连接，具有1路剩余电流传感器输入通道和2路温度传感器输入通道，实时监控供电线路的剩余电流、线缆和箱体的温度变化，并将实时监测值通过二总线上传到电气火灾监控设备。

       探测器自带液晶屏和按键，既可通过电气火灾监控设备设置/查询参数，又可通过本体设置/查询参数。本体设置完成后自动将设置参数上报到电气火灾监控设备进行参数同步。

二，产品技术参数：

工作电压：DC24V

工作电流监：视状态＜1.0mA，报警状态＜3.0mA

电流阈值：剩余电流报警设定值：200mA～1000mA步长1mA

温度阈值：温度报警设定值：45°C～140°C，步长1°C

额定电流主回路额定工作电流值：630A

指示状态：状态指示：报警红灯常亮，故障黄灯常亮，通讯绿灯闪亮

执行标准：GB14287.2-2014、GB14287.3-2014

使用环境：温度：-10°C～40°C，相对湿度≤93％（40°C±2°C无凝露）

编码：手动编码，电子编码，编码范围：1～324

安装方式：壁挂式安装

外壳材料：红色ABS

三，外形尺寸示意图：

四，接线示意图：
