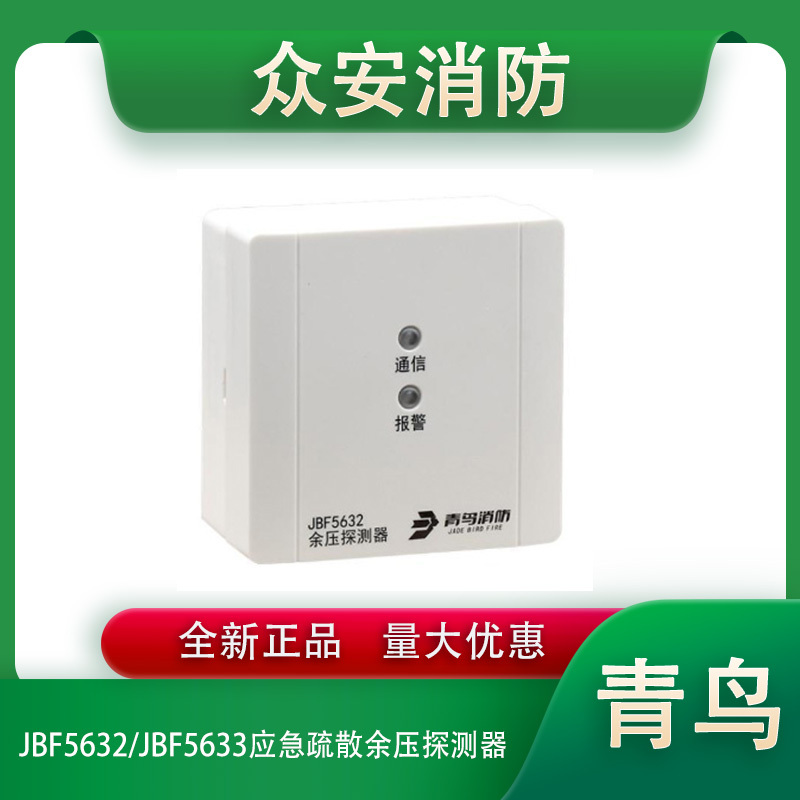

青鸟消防JBF5632/JBF5633消防应急疏散余压探测器

一、简介

　　JBF5632型余压探测器采用数字传感技术，外观小巧，灵敏度高，通过微压差传感器实时监测防烟楼梯或前室与消防通道之间的余压值，当上述区域的余压值超出设定值时，在进行光报警的同时，通过无极性二总线将报警信号传送到余压控制器，控制器显示超标压差值，并根据超压值的不同进行逻辑计算并联动控制所连接的泄压风阀执行器进行动作，开启适当的角度，调整报警区域的正压送风量，保证余压值回归到正常范围内。探测器宜安装在前室与消防通道间的墙壁上（高压侧)，距顶棚0.5米处。JBF5632余压探测器可以通过JBF6481编码器对其进行地址设置，地址范围1~63。

二、参数

工作温度-10~+55°C

贮存温度-20~+65°C

相对湿度≤95%（无凝露）

工作电压DC18V-28V，调制型，控制器提供

工作电流JBF5632≤1mA

压力采集范围-200~200Pa（±1Pa)

指示灯通讯指示正常巡检绿色灯闪亮;报警指示灯报警后红色常亮

报警阈值20~100Pa

报警方式声光报警

显示方式中文液晶显示

通讯方式二总线，无极性

编码范围1-63

编码方式电子编码器编码

最远传输距离≤1500m

外观PANTONE Warm Gray 1 C(米白色)

外壳材质塑料

产品重量59g土0.3g

外形尺寸L85mm× W85mm× H43mm

防护等级IP30

认证特性消防认证

执行标准

消防应急疏散余压监控系统企业标准Q/JBF014-2019

三、JBF-5632消防应急疏散余压探测器的外形及安装尺寸

四、JBF-5632消防应急疏散余压探测器的接线示意图
