泛海三江JB-FSD-986型火灾显示盘

一，产品介绍

  JB-FSD-986火灾显示盘是我公司自主研发生产的一种微处理器控制的火灾显示盘。火灾显示盘通过无极性二总线和火灾报警控制器相连，可在每一个楼层安装一台火灾显示盘，当有探测器或模块触发报警时，JB-FS工卜986火灾显示盘将发出声光报警，并在屏幕上显示报警的楼层、部位和报警时间等相关火警信息。

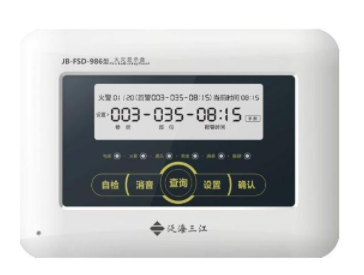

二，产品外观及尺寸和端子接线图：

三，产品特点：

通过消防总线与火灾报警控制器相连。

火灾显示盘只能显示火警相关信息，不能显示故障、动作信息。

可用于9000/9100和MN310系统。

四，产品技术参数:

1.工作电压:DC24V士20%

2.工作电流:监视状态12mA，报警状态56mA

3.执行标准:GB17429-2011《火灾显示盘》

4.显示容量:单台火灾显示盘最多可显示99条火警

5.线制:四线制，电源线(+24V, GND)和无极性二总线((L1, L2)

6.使用环境:户内，温度:-10℃一+50℃，相对湿度:小于等于95% （40℃，无凝露）

7.外形尺寸:21OmmX150mmX31mm

8.重量:约0.5KG

五，指示灯及状态

〔电源〕绿色电源正常，电源绿色指示灯常亮。

〔火警〕红色有火警时点亮。

〔通讯〕绿色正常时为闪烁状态，不亮为通讯故障。

〔离线〕黄色当设备通信断线时点亮。

  (消音〕绿色系统或设备消音时点亮。

〔按键〕绿色灯亮表示键盘锁开启，所有按键功能开启;灯灭，键盘锁关闭。
