泛海三江CRT一9000型消防控制室图形显示装置
一，产品介绍
CRT-9000型图形显示装置整合火灾报警控制系统底层重新构建整个系统的构架，使其具有良好的可扩展性，适用于网络分布式应用，实现网络监控。本系统利用高实时性、高可靠性的CAN(Control AreaNetwork)总线技术来实现与网络内各报警主机的通讯，保证通讯网络稳定、可靠。本装置的监控软件(以下简称CRT-9000)界面美观大方，突出项目的平面图像信息显示，更直观的反映异常信息，操作方便简洁，适合于不同用户人群的使用。
CRT-9000具有实时监控功能。在监控模式下，可通过平面图直观、准确地显示出报警所发生具体位置，以自动切换的方式循环滚动显示多个报警平面图层，并可通过双击报警小图标跳到其所在的区平面图和栋平面图。
二，性能特点
以Windows2000为平台易于升级;全中文操作环境，联机帮助，直观方便;
操作界面图文结合、直观、清晰;命令丰富，操作简便;操作界面可根据需要定制;
通过区域控制现场总线(CAN总线)与9000/9100型火灾报警控制器或其它CRT-9000系统相连，通讯速度、质量和距离大大改善;
三级用户体系:分为一般用户，管理员级，超级用户;一般用户具有完整的火警(故障)管理能力，但不能修改工程系统的设置，适用于值班人员;管理员级可对工程系统进行设备编辑和修改，适用于工程技术人员;超级用户除了具有管理员级用户的权限外，还可修改各级用户的名称和密码，适用于部门负责人。
报警组织采用树型管理结构，清晰、形象;防火区域层平面图放置设备，设备的正常、火警和故障状态用不同的颜色显示:绿色代表止常，红色代表火警，黄色代表故障，蓝色代表请求和反馈，直观，
简洁;
火警、故障管理功能，发生火警或故障时，所在层平面图自动弹出，并目相应设备图标闪烁显示，可直观、形象地显示出火警或故障的位置;多个楼层发生火警或故障时，滚动显示出火警或故障的位置;
可查询工程系统中使用设备的名称、类型、位置等信急，以及历史火警、历史故障、上报火警、上报故障的位置、类型、时间等信息;
三个页签视图分别表示系统的区栋层信息，主机接口板信息，火警反馈故障信息，显示直观，操作方便;
动态智能显示层平面图上的探测器模块的详细信息;
层平面图的五级放大、缩小功能。

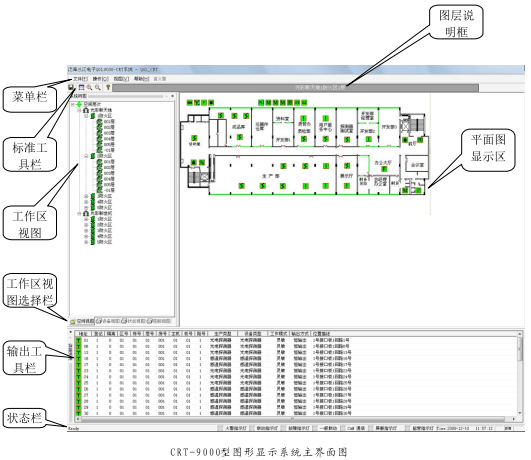

三，系统主界面介绍：
菜单栏:共分四个菜单:文件、操作、视图、帮助;基本上包含了CRT-9000的所有操作命令。单击下拉并从中选择一项，即可执行相应操作。
标准工具栏:‘常用命令的快捷按钮。单击某一命令的图形按钮，即可执行相应操作。
工作区视图:以树形结构显示空间层次、设备层次、状态层次和图标视图四种。
工作区视图选择栏:选择四种层次中的一种进行显示。
输出工具栏:根据树图显示相应设备及报警信息。
图层说明栏:显示当前工程背景图名称。
平面图显示区:显示报警层背景图或所选层图片。
状态栏:显示当前操作提示，技术支持，CAS通讯状态，火警、联动、故障通信指示灯，9000主机的一般联动手/自动状态。
