泛海三江ZX900-10A型总线手动控制盘

一，产品介绍

    ZX900-10A型总线手动控制盘配合9000/9100系列控制器使用，装入9000/9100系列控制器标准机柜，每块占用2U位置，作为用户直接手动控制设备。每块总线手控盘包含30个手控按钮，可控制30个总线模块，每个按钮有两个指示灯:请求灯和反馈灯，指示其控制的模块的状态。每个手控按钮需要占用一个模块地址，因此每块手控盘需要占用连续的30个总线模块地址。单机可接入的总线手控盘的数量取决

于接口板的数量。30个模块地址的起始位置有11种选择:1,   31,   61,   91,   121,   151,   181,   211,   241,271, 301。即手控盘可占用1}-30号地址或31-}-60号地址或61 90号地址……或301-324号地址(此时后面六个控制点无效)。具体地址设置可根据总线板上的四个跳线器JP1. JP2, JP3, JP4决定，跳线器跳到上端为1 (HIGH)，跳到下端为0 (LOW)

二，主要技术指标

工作电压:24VDC(脉冲调制)

工作电流:监视电流<200mA，报警电流<1A

使用环境:室内，温度一10℃一+55℃，相对湿度<95% (40℃士2℃无凝露)

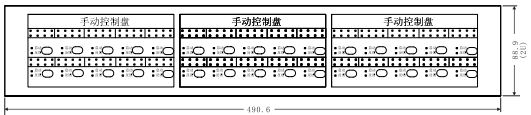

安装方式:直接安装在19时标准机柜中(占2U空间)

接线方式:六线制L1,   L2. +24V, GXD, LED CHECK, EX-A#3LE

编码方式:跳线拨码

地址跳线的使用
