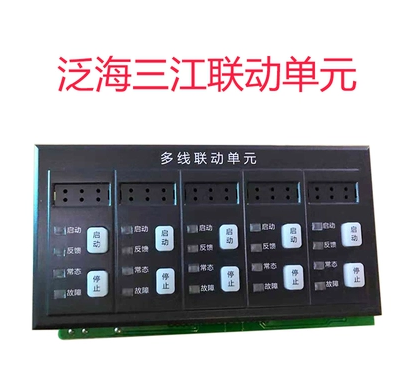

泛海三江DX900-05A型多线联动控制单元

一，产品介绍

   DX900-05A三线)型多线联动单元是与消防联动控制柜配合使用的。它通过端子板上的三条输出线控制远端设备，提供两种控制方式:电平方式、点动方式。一块多线联动控制单元内包括五个控制单元，占用5个总线地址，其地址由本身的跳线器决定。每三块多线联动控制单元占用2U安装位置。

二，主要技术指标

工作方式:三线制

工作电压:DC24V士10%

工作电流:未启动时，小于等于35mA   启动后(5个单元均启动)小于等于130mA

输出电压:DC24V士10%

输出电流:1A

工作环境:室内，温度-1O一十55C   相对湿度X95% (400C士2℃无凝露)

三，多线联动控制单元上跳线的使用

1、在主PCB板上S2为地址设置跳线，S2的值为0^'63对应地址为1^-320计算方式如下:

Address=52*5+n (S2:跳线为二进制;n:为联动盒内1-5的单元号)。

(注:更改地址跳线时，新地址需重新上电方可生效。(对于多线单元而言，主机复位亦可完成重新上电的动作))

2.   PCB板上S1为控制单元输出方式与反馈方式设置跳线，JP1-JP5分别对应**至第五单元。JP1_1:设置反馈方式“0":常态为停止，“1”:常态为启动;JP1_ 2:设置输出模式“0":电平输出，“1”点动输出;其余.TP2.TP5以此类推。

四，多线联动控制单元端子板

多线联动控制单元需配合相对应的端子板使用，才能完成接线，并对设备进行控制，端子定义如下图所示:

控制输出线

运行信号反馈线

多线联动控制单元的使用：

1.电平输出方式:

在电平方式下，按下联动单元的请求键，联动单元2, 1脚将持续输出24V直流电压，直到手动按下停止键或主机复位时才停止输出。其接线方式如下图所示:

2.图中反馈触点闭合时，若JP1_1为“0":反馈为应答;若JP1_1为“1":反馈为常态;

3.电平输出方式下，负载的蓝色导线不用，可悬空或剪掉;

4.图中设备的中间继电器要求为24V直流继电器;

5.图中只画出一个单元的接线方法，其它单元相同;

6.端子板与设备中间继电器连接所用的长线，在工地现场布线时尽量避免与强电线路并行走在一起，否则将影响系统的稳定性

2.点动输出方式:

在点动方式下，按下联动单元的请求键，联动单元2, 1脚将输出一次脉冲电压，脉冲宽度大于等于1秒;再按下停止键时，联动单元3, 1脚输出一次脉冲电压，脉冲宽度大于等于1秒。

2.图中反馈触点闭合时，若JP1_1为“0":反馈为应答;若JP1_1为“1":反馈为常态;

3.图中设备的中间继电器要求为24V直流继电器;

4.图中只画出一个单元的接线方法，其它单元相同;

5.端子板与设备中间继电器连接所用的长线，在工地现场布线时尽量避免与强电线路并行走在一起，否则将影响系统的稳定性。

3.端子板AUTO端的使用:

说明:

1.本公司的报警控制器不需要使用此连线;

2，上图中，在自动方式下，当AUTO节点闭合时，DX900-OSA联动单元将启动输出，驱动设备动作

注意:AUTO的断开不会停止单元的输出
