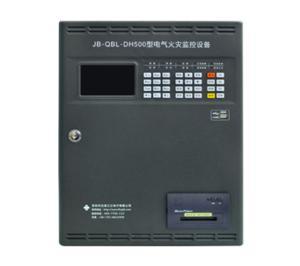

泛海三江JB-QBL-DH500型电气火灾监控设备
一，产品介绍
JB-QBL-DH500电气火k监控设备(以下简称为监控设备)是我司推出的新一代电气火k监控设备，可与本公司的其它关联产品配套使用，灵活配置组成电气火灭监控系统，能够有效的保障安全用电和防止电气火灾发生。该监控设备广泛用于危险品场所、高层建筑、公共场所及住宅楼宇的单元供电系统。
二，主要技术指标
1.执行标准:GB14287. 1-2005《电气火灾监控设备》
2.系统容量:**容量324点，有100点、200点和324点三种规格可选(无极性二总线、全混编)
3.系统供电:交流输入，AC220V (0.5A)电压变化范围一15%一+10%
直流备电，工)C24V，由2节12V/5. OAh蓄电池串联构成全密封免维护蓄电池组
4.回路总线:无极性两线制(L1,L2)
5.使用环境:温度范围一10℃一+55℃，相对湿度小于等于90%士3%
6.报警输出:内置3组无源开关量(容量为2A/24VDC或1A/AC220V)
7.连接设备:剩余电流式电气火灾监控探测器(简称剩余电流探测器)
测温式电气火灾监控探测器(简称测温探测器)
8.网络通讯:使用CAN总线控制器联网
三，指示灯说明:
电源:当主机电源对主板供电正常时(也可以是备电供电)，该指示灯点亮。
报警:系统发现任意的探测器报警时(电流或温度超限)，此指示灯被点亮。
屏蔽:当系统中存在任何被屏蔽的总线设备时，屏蔽灯被点亮。
键盘:键盘开启关闭状态指示灯，键盘开启时此灯亮，键盘关闭时此灯灭。
自检:当本机进行自检或单点测试时，该指示灯点亮，自检结束后该灯自动熄灭。
故障:系统发现任意故障报警(不论故障类型)时，该指示灯点亮。
系统故障:当本机自身出现故障或系统运行不正常时，该指示灯点亮
主电故障:当系统发生主电故障时，此指示灯被点亮。
备电故障:当系统发生备电故障时，此指示灯被点亮。
备电欠压:当系统备电欠压时，此指示灯被点亮。
四，按键说明:〔键盘〕功能键(带灯按键)
上电时的初始状态为面板键盘关闭，[键盘」指示灯熄灭按下[键盘]键或面板键盘的【*〕键或按USB键盘的〔C丁RL」十【AL下」十【DEL]，显示屏上会弹出密码输入框，这时可通过输入密码进行登录，若系统接收到正确的密码，将打开面板键盘，同时点亮〔键盘」指示灯。在开启状态，按一下〔键盘〕或USB键盘的[C下RL]+[AL刊十【DEL]，将关闭键盘退出登录状态。在面板键盘开启的状态下，若在5分钟左右的时间内，没有任何人对系统进行操作，系统将自动退出登录状态，并关闭面板键盘。[K1〕功能键(带灯按键)
按下【K门键相应的继电器输出常开点闭合，‘常闭点断开。即端子板上的ON1, COVI1接通;OFF1, COM1断开。[K2〕功能键(带灯按键)
按下【K2]键相应的继电器输出常开点闭合，常闭点断开。即端子板上的ON2, COM2接通:OFF2, COM2断开。[K3〕功能键(带灯按键)
按下【K3〕键相应的继电器输出常开点闭合，常闭点断开。即端子板上的ON3, COVI3接通;OFF3, COM3断开。
【消音〕功能键
按消音键，可消除主机内部蜂鸣器、消防控制室图形显示装置所发出的报警声，在消音状态下，当发生新的报警时，蜂鸣器等声响报警重新被启动。【消音〕键无论面板键盘是否开启，此键都有效。
【屏蔽〕功能键
按〔屏蔽」将使当前处于报警状态(报警或故障状态)的所有总线设备被屏蔽。某个设备被屏蔽后，系统将不会对其产生的报警信息发出任何声光报警。电源、打印机、主机通讯等故障信息不可被屏蔽。系统中存在任何被屏蔽的总线设备时，屏蔽灯被点亮。
注:该功能只有超级用户才有权限操作，屏蔽只针对显示信息，被屏蔽设备均正常工作，面板上仅提供屏蔽当前报警按键，可通过菜单操作进行“查询屏蔽”、“取消全部屏蔽”等屏蔽操作。
【自检〕功能键
按【自检」将使系统进入自检流程:点亮所有的指示灯进行灯检，蜂鸣器尝试多种声响模式(报警、故障、反馈)，同时显示屏将顺序点亮屏幕上的像素点阵，自检完毕后自动退出。在自检状态下，再按一次自检键可退出自检状态。
注:自检状态下，系统暂时不接收报警信号。
【复位〕功能键
按〔复位」将消除当前的所有报警，并使系统重新启动运行。整个过程大约需要30-60秒时间。若多台主机联网，按下1号主机的〔复位〕键，则联网的所有主机均执行复位操作;按其它联网主机的〔复位〕键，则仅复位其自身。
【切换〕功能键
按面板上的〔切换〕将在电气火灾监控界面和火灾报警界面进行切换，系统默认在电气火灭监控界面，如果没有报警信息会提示当前没有报警信息并停留在默认界面。
五，端子接线及说明：
端子示意图
