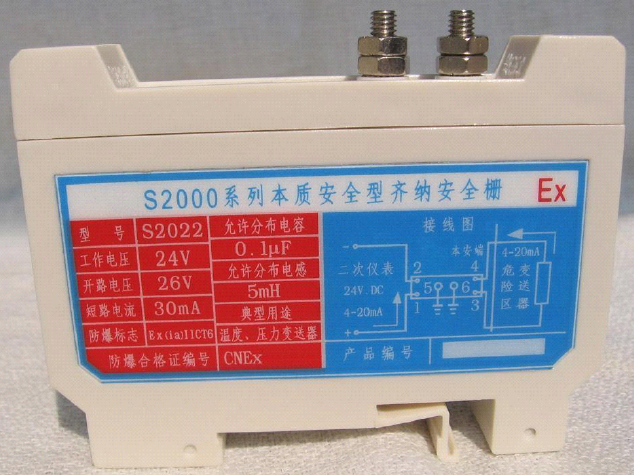

泛海三江S2000系列齐纳安全栅说明书
一概述
S2000系列齐纳安全栅能与各种现场的一次仪表如:4-20mA的压力、温度、流量、电信号变送器;电器转换器、电气阀门定位器、各类热电偶、热电阻、开关量、报警器、脉冲信号等各种特殊仪表，组成木质安全防爆系统，用于现代化工业的自动化过程控制，广泛地用于石油化工、冶金、医药、船舶等领域。可限制危险能量进入具爆炸性危险气体环境的可靠设备。
二.结构与外型尺寸
S2000系列齐纳安全栅采用两种不同的外型和安装尺寸，外壳由阻燃防弧塑料压制成型，整个安全栅电路以阻燃环氧树脂封装在壳体内，各端子间的爬电距离、电气间隙及材料的相对泄痕指数均符合GB 3836.4中的有关规定。
二.主要技术参数
正常工作条件
环境温度:一20C+40C; b.相对湿度:<95% RH.大气压:80--110 Kpa;
四.安全栅与一次仪表的配套要求
1.安全栅应安装在非危险区;
2.导流条和机壳绝缘，各导流条之间要用线芯截而积4mm2以上的铜导线或电缆线相互连接;
3.使用前请认真核对安全栅的型号、极性和工作电压;
4.禁止用兆欧表直接测量安全栅端子之间的绝缘。检查系统线路时，必须断开全部安全栅的接线;
5.安全栅的木安端和非木安端的接线不允许接错;
6.一旦安全栅损坏，用户不得自已修复，应及时更换;
五.安装与接地
1.安装方式有两种;
2. DIN标准导轨(35mm)安装，直接将安全栅卡接到DIN导轨上;
3.导流条安装:在宽20mm的铜排上，横向钻两个间距11.5mm、孔径为}4.5mm的安装孔，将安全栅两接地螺栓插入拧紧，并将铜排可靠接地;
4.接线端子序号:非木安端子为1, 2;木安端子为3, 4;
安全栅接地图见图
六.其它事项
1.安全栅出厂时配有:产品合格证、使用说明书;
2.用户定货时应注明安全栅型号、工作电压、漏电流。
3.如有特殊要求，可特殊定做。
七.安全栅外形尺寸图和接线图：
