海湾GST-QKP01气体灭火控制器/火灾报警控制器安装使用说明书
一、特点
GST-QKP01气体灭火控制器 /火灾报警控制器（简称为GST-QKP01）是海湾公司为适应工程设计的需要而开发的。GST-QKP01 具有火灾探测报警和气体灭火控制双重功能，可配接各种编码火灾探测器、手动报警按钮、紧急启/停按钮、声光警报器、气体释放警报器、手自动转换开关以及输出模块，实现1 个防火区的火灾报警和气体灭火控制。
GST-QKP01 满足GB 4717-2005 《火灾报警控制器》、GB 16806-2006《消防联动控制器》和GA61-2010《固定灭火系统驱动、控制装置通用技术条件》中有关气体灭火控制器的要求，为室内使用设备。GST-QKP01 具有以下特点：
1）配置灵活、可靠性高
2）功能强、控制方式灵活
3）窗口化、汉字菜单式显示界面
4）模块式开关电源
GST-QKP01 并且具有火灾探测及报警功能；能控制实现气体灭火设备的启动喷洒；GST-QKP01 收到启动控制信号后能启动现场的区域讯响器报警、自动显示延时且指示延时时间；并联动启动输出模块实现关闭门窗、防火阀和停止空调等功能；延时启动的延时时间在0～30 秒连续可调；具有停动功能；具有手自动转换功能；自身带有备电，在主电缺失时可自动进入备电运行状态，能给备电充电并有备电保护功能；具有信息记录、查询功能，可保存最后的999 条记录。
二、主要技术指标
1) 工作电压：交流 AC220V 50/60Hz ，允许电压变化范围 AC176V～AC264V；
2) 功耗：监视状态功耗≤20W；**功耗≤150W；
3) 备用电源：2 个DC12V/7Ah 密封铅电池；
4) 气体喷洒输出：DC24V/3A，脉冲方式/持续方式，可调；
5) 辅助 24V 电源输出：**0.6A；
6) 电池充电电流：0.6A~0.8A；
7) 液晶屏规格：128×64 点，可同屏显示32 个汉字信息；
8) 容量
可带1 个区的气体灭火设备，实现对1 个防护区的保护。其中所带设备及数量如下：
1）电磁阀：1 个，额定电压DC24V,**电流3A；
2）压力开关：1 个，常开触点，动作时闭合；
3）区域讯响器：1～5 个，编码地址范围1～90；
4）气体释放警报器：1～5 个，编码地址范围1～90；
5）紧急启/停按钮和手自动转换开关：共1～10 个，编码地址范围1～90；
6）输出模块：1～3 个，编码地址范围1～90；
7）点型感烟探测器：1～20 个，编码地址范围1～90；
8）其它探测器（如感温、火焰等）：1～20 个，编码地址范围1～90；
9）手动报警按钮：1～10 个，编码地址范围1～90；
10）声光警报器：1～2 个，非编码。
（1） 线制
线制 | 连接线 | 距离 | 负载或连接设备 |
通信总线24V | ≥1.0 mm2 双绞线 | ＜0.5km | 总线设备 |
电源线DC24V | 1.0~2.0mm2RV 线 | ＜0.5km | 小于0.6A |
CAN 总线 | ≥1.0mm2 双绞线 或屏蔽线 | ＜3.0km | 区域或集中控制器 |
其它线 | 1.0~2.0mm2RV 线 | ＜0.5km |
（2） 使用环境
工作温度：-10℃~50℃
相对湿度≤95%，不凝露
（3） 外形尺寸：长413mm×宽330mm×厚97mm。
（4） 壁挂安装于防护区门口，支持上进线方式。
2.3 结构特征、安装与布线

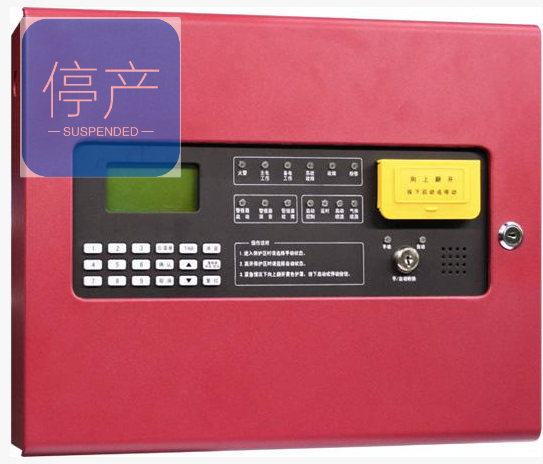

GST-QKP01 外观示意图如图5-1所示。
GST-QKP01 采用壁挂式安装，安装尺寸如图5- 2 所示。用3 个M6 的膨胀螺栓将其固定在牢固的墙壁上。
GST-QKP01 外接端子如图5-3所示。
其中：
1）L、N、PE：交流220V 接线端子。
2）CAN-L、CAN-H：与火灾报警控制器（联动型）相连的通讯总线端子。
3）R1、R2：喷洒指示输出端子，常开触点，压力开关动作时闭合。
4）F1、F2：故障输出端子，常开触点，有故障时闭合。
5）S+、S-：声光驱动输出端子，接非编码声光警报器；有火警动作时启动输出DC24V 信号。
6）Z1、Z2：总线输出端子，连接编码探测器、手动报警按钮、紧急启/停按钮、区域讯响器、
7）气体释放警报器、输出模块、手自动转换开关等总线设备。
8）24V、G:各区的辅助电源输出端子，为现场的系统设备如区域讯响器、气体释放警报器和输出模块供电。
9）DC+、DC-：电磁阀的驱动信号输出端子，通常该端子间输出电压小于DC0.7V，启动时输出DC24V 电压且**2A 的信号。终端匹配电阻为4.7kΩ/0.25W。
10）YK1、YK2：气体释放反馈信号输入端，应输入动合型干触点信号。其终端匹配电阻为4.7k
Ω/0.25W。
布线要求:
1）通信总线(Z1,Z2)应选用截面积≥1.0mm2 的双绞线，最长不超过500m。
2）电源输出(24V,G)连接线应选用截面积1.0~2.0mm2 RV 线，最长不超过500m。
3）驱动钢瓶输出端（DC+,DC-）连接线应选用截面积≥1.5 mm2 RV 线。如果电缆长度大于50m，则选用截面积≥2.5mm2 RV 线。应计算线损压降、保证电磁阀的最低工作电压。
4）外接通讯总线连线应选用截面积≥1.0mm2 双绞线，配置CAN 通讯卡时**线长不超过
3000m。
5）其它端子连接线应选用截面积≥1.0mm2 RV 线。
6）交流电源线应采用耐压 750V 以上的三芯绝缘线。
7）机壳接地线宜用 4mm2 的铜导线，接地电阻应小于4Ω。
2.4 应用方法
GST-QKP01 可通过本地网卡与火灾报警控制器（联动型）联网，示意图如图5-4所示。
GST-QKP01 驱动钢瓶电磁阀输出的布线方式如图5-5所示。附加元件应置于线路的末端、接近钢瓶电磁阀处。
点型系统接线图如图5-6所示。
